'Bund und Spalt' Grafikanalyse

Die 'Bund und Spalt'-Analyse umfasst die folgenden drei Bereiche. Konsultieren Sie das Diagramm am unteren Ende dieses Themas:

Spaltenbereich - Im Spaltenbereich befinden sich die Punkte, die analysiert werden, in einem Feld, das auf dem Spaltenpunkt zentriert ist und entlang des Spaltenvektors verläuft. Die Höhe des Feldes beträgt 60% des Spaltenlängenwertes. Die Breite beträgt 130% des Spaltenlängenwertes.
Haupt-Bund-Bereich - Im Haupt-Bund-Bereich werden die Punkte auf einer Fläche, die am Hauptseitenpunkt beginnt und in einer Richtung gegenüber vom Hauptkantenvektor verläuft, analysiert. Dieser Bereich hat eine Länge von 60% des Spaltenlängenwertes.
Maß-Bund-Bereich - Im Maß-Bund-Bereich werden die Punkte auf einer Fläche, die am Maßseitenpunkt beginnt und in einer Richtung gegenüber vom Maßkantenvektor verläuft, analysiert. Dieser Bereich hat eine Länge von 60% des Spaltenlängenwertes.

Die 'Bund und Spalt'-Analyse wird mit diesen gemessenen Elementen durchgeführt.

Spaltenpunkt und -vektor
Hauptseitenpunkt
Hauptseitenfläche und Kantenvektoren
Maßseitenpunkt
Maßseitenfläche und Kantenvektoren

PC-DMIS berechnet den Abstand der gemessenen 'Bund und Spalt'-Punkte aus den folgenden vier gemessenen Bezugsebenen:

Die ersten bieden Ebenen sind die Spaltenanalyse-Bezugsebenen, die aus den beiden gemessenen Mindestabstandspunkten (an denen der Spaltenabstand berechnet wird) und dem gemessenen Spaltenvektor definiert werden.
Die dritte Ebene ist die gemessene Hauptseitenanalyse-Bezugsebene. Sie wird mittels dem gemessenen Hauptseitenpunkt und dem gemessenen Hauptseiten-Flächenvektor definiert.
Die vierte Ebene ist die gemessene Maßseitenanalyse-Bezugsebene. Sie wird aus dem gemessenen Maßseitenpunkt und dem gemessenen Maßseiten-Flächenvektor definiert.

Um den Zeitraum für die Analyse zu reduzieren, verwendet PC-DMIS nur die Punkte, die der Schnittebene am nächsten liegen (weniger als 0,5mm oder 0,19685 Zoll).

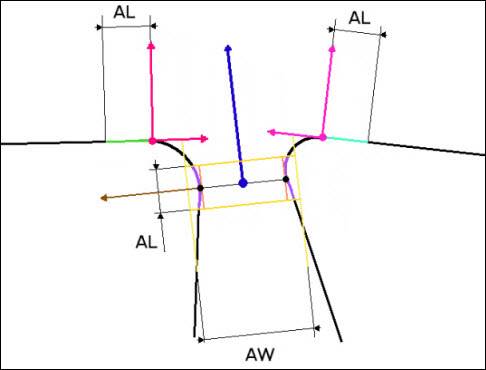

Grafikanalyse-Diagramm:
