Beachten Sie die nachstehenden Diagramme für visuelle Beispiele dieser Parameter.
Bund - Dieses Feld bestimmt den Höhenunterschied zwischen zwei gepaarten Blechwerkstücken. Ob der Bundwert positiv oder negativ ist, hängt davon ab, ob er höher oder niedriger ist als die Master-Seite.
Spalt - Dieses Feld bestimmt den Abstand (auf derselben Ebene) zwischen zwei gepaarten Blechwerkstücken.
Einzug - Der Einzug bestimmt den Abstand von der Spaltkante, an der PC-DMIS den Bund misst.
Abstand - Ein Kreis am Einzugspunkt zur Bestimmung der Oberflächennormalen, die für die Berechnung verwendet wird.
Spalt-Richtg. (Vektor) - Diese Felder im Bereich Element-Eigenschaften bestimmen die Richtung des Spaltes.

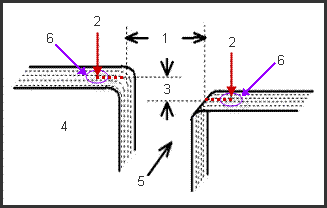

'Bund und Spalt'-Diagramm
Schlüssel:
1 - Spalt
2 - Einzug
3 - Bund (negativer Bund wird links angezeigt)
4 - Hauptseite
5 - Schnittvektor
6 - Abstand
Die “Hauptseite” ist immer links der Scan-/Spaltenrichtung.
Die Scanrichtung wird durch den angegebenen Schnittvektor und nicht durch die Richtung des Laserstreifens gesteuert.
Scanrichtung
(A) - Hauptseite (B) - Scanbewegung
Die "Hauptseite" befindet sich stets links vom Schnittvektor.

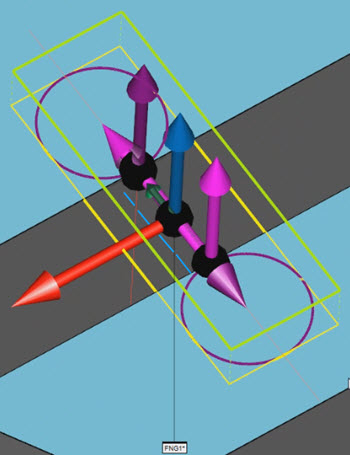

Beispiel Auto-Element 'Bund und Spalt' im Grafikfenster. Dieses Beispiel zeigt ein 'Bund und Spalt'-Element im Grafikfenster mit Einzug (rote Linien), Abstand (lila Kreise), Tiefe (blaue Linie), Horizontalem Ausschnittsbereich (gelbe Linien), Vertikalem Ausschnittsbereich (in grün), dem Ansichtsvektor (blauer Pfeil) sowie dem Schnittvektor (roter Pfeil).
