Wenn im PC-DMIS-Bearbeitungsfenster kein Netzobjekt vorhanden ist, dann wird ein neues Netzobjekt erzeugt und die STL-Daten werden importiert. Wenn im PC-DMIS-Bearbeitungsfenster bereits ein Netzobjekt vorhanden ist, dann werden die STL-Daten dem Netzobjekt hinzugefügt. Wenn die Daten voneinander getrennt sein müssen, müssen Sie ein leeres Netzobjekt erzeigen und anschließend die Netz-STL-Daten in dieses neue Netz importieren.
Die Netz-Lizenz muss aktiviert sein, um diese Option nutzen oder sehen zu können.
So importieren Sie Netzdaten aus einer STL-Datei:
Klicken Sie in der Symbolleiste Netz (Ansicht | Symbolleisten | Netz) auf die Schaltfläche Netz aus STL-Format importieren (
), um das Dialogfeld Netzdaten importieren zu öffnen. Sie können eine Netz-STL-Datei auch über das Menü (Datei | Import | Netz) importieren.

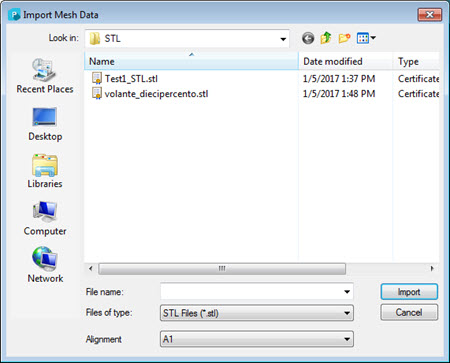

Dialogfeld "Netzdaten importieren"
Verwenden Sie das Dialogfeld, um zum Verzeichnis zu navigieren, das die Datei mit den Netzdaten enthält. Wählen Sie den Dateityp aus der Liste Dateityp, um die im Dialogfeld angezeigte Liste der Dateien zu filtern. Klicken Sie mit der linken Maustaste auf die Datei, aus der die Netzdaten importiert werden sollen.
Wählen Sie aus der Liste Ausrichtung den Ausrichtungstyp aus.
Klicken Sie auf die Schaltfläche Importieren, um die Netzdaten zu importieren. Mit Abbrechen wird das Dialogfeld ohne Import der Daten geschlossen.
