Registerkarte "Laser Ausschnittsbereich-Eigenschaften"
Die Registerkarte Laser Ausschnittsbereich-Eigenschaften ermöglicht die Einstellung von Parametern, um Daten außerhalb einer bestimmten Region innerhalb des Sichtfeldes des Sensors zu ignorieren. Damit werden nur relevante Daten berücksichtigt.
Rahmen: Das grosse grüne Trapez im der Laseransicht (siehe unten), dass das maximale Sichtfeld des Sensors darstellt. Der Ausschnittsbereich befindet sich innerhalb dieses Sichtfeldes.
Sensor-basierter Ausschnittsbereich: Das kleinere grüne Trapez innerhalb des Sensorsichtfeldes.

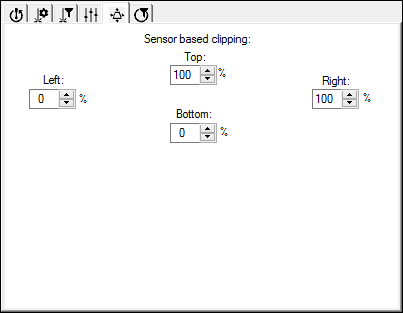

Die Oben-, Links-, Rechts- und Unten-Felder können auf Werte zwischen 0 bis 100 % gesetzt werden, um den Ausschnittsbereich anzupassen. Auf diese Weise können Sie unnötige Daten verwerfen.
Sind die Werte für Unten und Links auf 0% und für Oben und Rechts auf 100% gesetzt, wird der Sensor alle gesammelten Daten berücksichtigen, da der Ausschnittsbereich dem maximalen Sichtfeld entspricht.
Beispiel Ausschnittsbereich mit Oben 85, Unten 85, Links 15 und Rechts 15
Sie können den Ausschnittsbereich beispielsweise für die Messung eines Loches verwenden. Da Sie keine Daten von benachbarten Löchern wünschen, die die Berechnung des Elementes beeinflusst, können Sie den Ausschnittsbereich anpassen und dadurch unerwünschte Daten ausschließen.
Ziehen von Linien
Sie können auch den Mauszeiger verwenden und die Linien des kleineren grünen Trapezes ziehen, um den gewünschten Prozentsatz auf diese Weise einzustellen.
