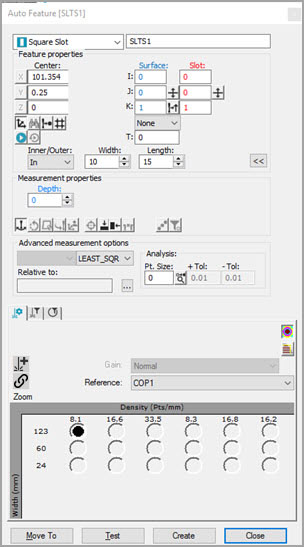

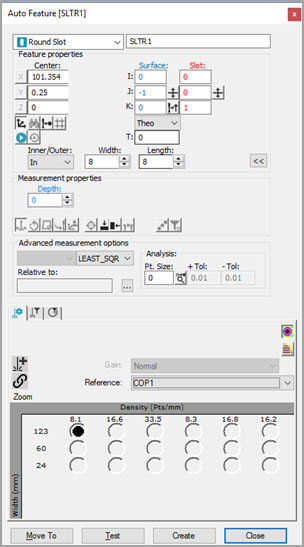

Dialogfeld "Auto-Element" - Langloch (links) und Rechteckloch (rechts)
Zur Messung eines Loches mit einem Lasersensor:
Öffnen Sie das Dialogfeld Auto Elemente (Einfügen | Element | Auto) und wählen Sie die Option Langloch oder Rechteckloch aus.
Wählen Sie eine der folgenden Optionen:
Klicken Sie auf das CAD, um die Informationen für X, Y, Z, I, J und K zu sammeln. Wenn PC-DMIS das Element nicht automatisch erkennt, gehen Sie wie folgt vor:
Für Langlöcher:
Klicken Sie auf eine der runden Kanten des Loches im Grafikfenster. PC-DMIS fordert Sie auf, zwei weitere Male auf die selbe gerundete Kante zu klicken.
Klicken Sie zweimal auf diese Kante. PC-DMIS fordert Sie dann auf, auf die andere gerundete Kante zu klicken.
Klicken Sie auf dei andere gerundete Kante. PC-DMIS fordert Sie auf, zwei weitere Male auf die selbe gerundete Kante zu klicken.
Klicken Sie zweimal auf die zweite gerundete Kante. PC-DMIS bestimmt die Orientierung des Langloches.
Für Rechtecklöcher:
Klicken Sie auf eine der langen Kanten des Loches im Grafikfenster. PC-DMIS fordert Sie auf, auf eine andere Position der selben Kante zu klicken, um die Richtung zu bestimmen.
Klicken Sie auf eine zweite Kante, 90 Grad von der ersten.
Klicken Sie auf eine dritte Kante, 90 Grad von der zweiten. Damit wird die Breite bestimmt.
Klicken Sie auf die vierte und letzte Kante. Damit wird die Länge bestimmt.
Bewegen Sie die Maschine mittels der Registerkarte Laser des Grafikfensters zur Lochposition. Klicken Sie als nächstes im Bereich Elementeigenschaften auf die Schaltfläche Punkt von Maschine lesen (
).
Geben Sie alle theoretischen Informationen zu X, Y, Z, I, J, K, Breite, Länge, Tiefe, Höhe und andere Parameter manuell ein.
Geben Sie alle notwendigen Angaben in die Registerkarten der Taster Werkzeugleiste ein. Sie müssen dafür die Eigenschaften-Registerkarten von Laserscan, Laserfilterung und Laserschnitt auswählen, um die Angaben einzugeben.
Klicken Sie je nach Bedarf auf die Schaltfläche Test, um das Element zu testen.
ACHTUNG: Wenn Sie das tun, bewegt sich die Maschine. Um Verletzungen zu vermeiden, halten Sie sich von der Maschine fern. Um Beschädigungen an der Hardware zu vermeiden, lassen Sie die Maschine langsamer laufen.
Klicken Sie auf Erzeugen und dann auf Schließen.
