Kalibrierkugel manuell halbieren
Wenn Sie die Kalibrierkugel verschoben haben oder ihre Position nicht kennen, müssen Sie sie manuell halbieren, bevor Sie die Kalibrierung starten. Während dieses Vorgangs fordert PC-DMIS Sie auf, die Maschine zu bewegen. Die Eingabeaufforderung weist Sie an, die Kalibrierungskugel zu halbieren und sie in der Mitte des Trapezes zu positionieren.
So halbieren Sie die Kugel manuell:
Lassen Sie die PC-DMIS-Meldung geöffnet.
Wechseln Sie im Grafikfenster zur Registerkarte Laser.
Klicken Sie auf die Schaltfläche Starten/Anhalten. Dadurch wird der Laser eingeschaltet. Im Grafikbereich der Registerkarte Laser erscheint ein roter blinkender Bogen und ein grünes Fadenkreuz. Der rote Bogen kennzeichnet die Position, an der der Laser auf die Kalibrierkugel trifft.
Zentrieren Sie das Fadenkreuz in dem kreisförmigen Bereich, der von dem Bogen geformt wird, indem Sie die Maschine mit dem Bedienelement bewegen. Der rote Bogen bewegt sich analog zur Bewegung der Maschine. Wenn Sie sich vorstellen, dass der blinkende Bogen die Kante eines Kreises darstellt, dann sollte der Mittelpunkt dieses imaginären Kreises optisch auf den Mittelpunkt des Fadenkreuzes ausgerichtet sein.

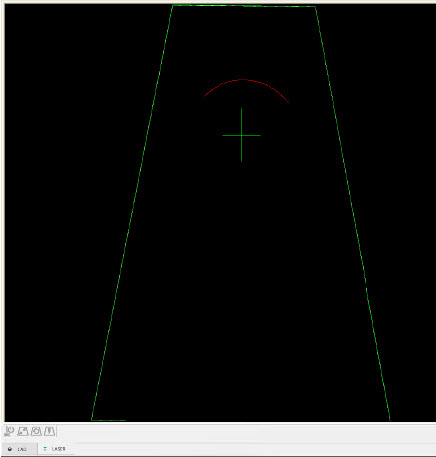

Ausrichten des Bogens
Wenn Sie den Bogen ausgerichtet haben, dann klicken Sie wieder auf die Schaltfläche Ein/Aus. Dadurch wird der Laser ausgeschaltet.
Klicken Sie in der PC-DMIS-Meldung auf OK, um die zum Ausrichten des Bogens vorgenommenen Änderungen zu bestätigen. PC-DMIS bleibt im Ausführmodus, und der Lasersensor arbeitet eine Reihe von vordefinierten Positionen ab, die zur Kalibrierung der Tastspitze verwendet werden.
Bei jeder Position trifft der Laserstrahl in einem Streifen auf die Kugel, und der Lasersensor sammelt die Daten dieses Streifens. Die gesammelten Daten und die zugehörige Maschinenposition bestimmen die Montageausrichtung des Sensors auf der Maschine.
Wenn dieser Vorgang beendet ist, kehrt PC-DMIS zum Lernmodus zurück, und das Dialogfeld Taster-Hilfsprogramme wird angezeigt.
HP-L Automatisches Selbstzentrieren der Kalibrierkugel
Der HP-L-Lasersensor bietet eine automatische Selbstzentrierung (Halbierung) der Kalibrierkugel. Dies geschieht, wenn Sie auf Ja klicken, wenn PC-DMIS die Meldung "Hat sich die Kugel bewegt?" anzeigt.. Klicken Sie im Grafikfenster auf die Registerkarte Laser. Sie können den Lasersensor in die Mitte der Kugel fahren.
Sie können zu weiteren Vorgehensweise unter den beiden folgenden Verfahren wählen:
Die Kugel manuell halbieren, in die Mitte des Trapezes bringen und dann auf OK drücken, um die Laserkalibrierung zu starten.
Einen Teil der Kalibrierkugel in der Laser-Ansicht anzeigen und anschließend auf die Schaltfläche Taster aktivieren klicken, um die Kugel automatisch zu zentrieren. Nachdem dieser Vorgang abgeschlossen ist, wird die Laserkalibrierung durch Klicken auf OK beendet.
Wenn PC-DMIS feststellt, dass die Kalibrierkugel bewegt wurde, zeigt PC-DMIS eine Meldung an, um zu bestätigen, dass Sie für die Kalibrierung bereit sind.
Befolgen Sie die Anweisungen im Meldungsfeld. Klicken Sie abschließend OK.
Zur Vereinfachung zeigt die Software während des Autozentriervorgangs den Ausrichtungsstreifen des Lasersensors in gelb an.
