Standardansicht des Dialogfeldes "Netz/CAD-Ausrichtung"
Das Dialogfeld Netz/CAD-Ausrichtung enthält folgende Optionen:
ID - Hierüber wird das Kennzeichnungsetikett für die Ausrichtung eingeblendet.
Bezug - Bestimmen Sie das Bezugsobjekt für Ihre Ausrichtung; normalerweise vom CAD oder eines bestimmten Netzes. Das Netz ist am ausgewählten Bezug ausgerichtet.
Netz - In dieser Liste können Sie das Netz für die Ausrichtung auswählen.
Versatz - Hiermit wird ein Versatzwert für ein CAD-Flächenmodell bestimmt, der normalerweise mit Blechwerkstücken verwendet wird. Die Anwendung eines Versatzwertes verleiht dem CAD-Flächenmodell im Wesentlichen einen Stärkenwert, sodass die Netzdaten auf eine andere Fläche, die nicht im CAD-Flächenmodell dargestellt wird, ausgerichtet werden kann. Wenn Sie beispielsweise über ein CAD-Flächenmodell für die obere Seite eines Werkstückes verfügen, die Ausrichtung aber an eine entsprechende untere Fläche durchführen möchten, könnten Sie einen Versatzwert der Werkstückstärke anwenden, um die Scandaten an der unteren Seite auszurichten. Wenn Sie einen Stärkenwert in derselben Richtung wie der Oberflächen-Normalenvektor anwenden möchten, sollten Sie einen positiven Wert verwenden; möchten Sie einen Stärkenwert in entgegen gesetzter Richtung der Oberflächennormalen anwenden, benutzen Sie einen negativen Wert. Nur für Netz-zu-CAD-Ausrichtungen verfügbar.
Auto - In diesem Bereich können Sie das CAD-Modell automatisch mit dem Netz durch Einsatz der Schaltfläche Berechnen ausrichten. Nur für Netz-zu-CAD-Ausrichtungen verfügbar.
Punktepaare - In diesem Bereich können Sie auf Basis der ausgewählten Punkte aus dem CAD-Modell eine Grobausrichtung erstellen, die den ausgewählten Punkten aus dem Netz entspricht. Sobald Sie die erforderlichen Paare ausgewählt haben, können Sie die Schaltfläche Berechnen zur Durchführung der Grobausrichtung verwenden.
Feinausrichtung - In diesem Bereich kann eine verfeinerte Ausrichtung vorgenommen werden. Für Netz-zu-Netz-Ausrichtungen ist nur die Option Maximaler Abstand verfügbar.
Abhängig von der verwendeten Ausrichtung enthält der Bereich Feinausrichtung im Dialogfeld folgende Elemente:
Gesamtpunktzahl - In diesem Feld wird die Anzahl der zufälligen Stichprobenpunkte, die zur Verfeinerung der Ausrichtung verwendet wird, definiert. Diese Zahl darf nicht kleiner als 3 sein. Ein guter Wert liegt bei etwa 200 Punkten.
Maximale Wiederholungen - In diesem Feld wird die Anzahl der Wiederholungen, die nötig sind, um die Ausrichtung zu verfeinern, festgelegt.
Berechnen - Mit dieser Schaltfläche wird der Vorgang "Verfeinerte Ausrichtung" gestartet. Auf der Statusleiste erscheint ein Fortschrittsbalken, über den Sie während der Iterationen der Ausrichtung über den jeweiligen Fortschritt informiert werden.
Max. Std.-Abw. - In diesem Feld wird die maximale Standardabweichung festgelegt, die bei der Ausführung einer automatischen Ausrichtung verwendet wird. Sobald der definierte Wert während der Ausführung des Befehls überschritten wird, werden Sie aufgefordert, weitere Punktepaare auf dem CAD bzw. der Punktewolke auszuwählen. Der Wert -1 deaktiviert die Funktion Max. Std.-Abw.
Maximaler Abstand - Dieses Feld definiert den maximalen Abstand, den PC-DMIS vom CAD für gültige Netzpunkte sucht. Wenn Sie keinen Wert eingeben, verwendet PC-DMIS den Standardwert 0 (Null) und der maximale Abstand wird zur Hälfte des Abstands des CAD-Rahmens.
Ergebnisse - Dieser Bereich enthält folgende Einträge:
Die Informationsfelder zeigen die Durchschnittsabweichungen, die Maximalen Abweichungen und die Standardabweichungen der Netzdaten in Bezug auf die Daten des CAD-Modells.
Histogramm - Mit dieser Schaltfläche wird eine zufällige Stichprobe von Punkten aus dem Netz aufgenommen und auf das CAD-Modell projiziert. Im Dialogfeld Ausrichtung Histogramm werden die Abweichungen für diese Stichprobe angezeigt.

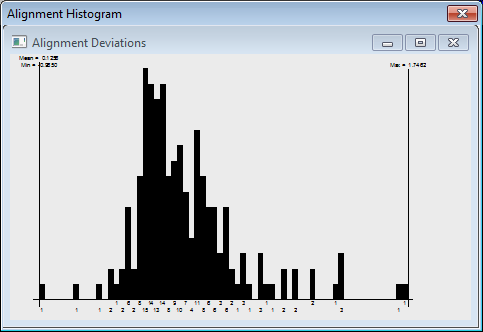

Beispiel-Dialogfeld "Ausrichtung Histogramm" für ausgewähltes Netz
Matrix - Mit dieser Schaltfläche wird das Dialogfeld Ausrichtung Matrizen für die Netzausrichtung eingeblendet. Hier werden die numerischen Werte der Netzausrichtung in Versatz- und die Rotationsmatrizen angezeigt.

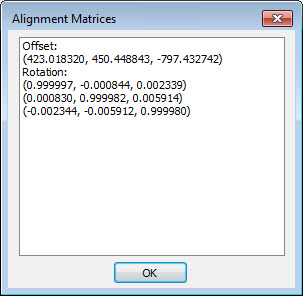

Beispiel für das Dialogfeld "Ausrichtungsmatrizen" für die Ausrichtung
