Klicken Sie in der Symbolleiste Netz (Ansicht | Symbolleisten | Netz) auf die Schaltfläche Netz bearbeiten (
), um das Dialogfeld Netz bearbeiten zu öffnen.
So erstellen Sie einen Netz-IMPORT-Operator:
Klicken Sie in der Symbolleiste Netz (Ansicht | Symbolleisten | Netz) auf die Schaltfläche Netz bearbeiten (), um das Dialogfeld Netz bearbeiten zu öffnen.

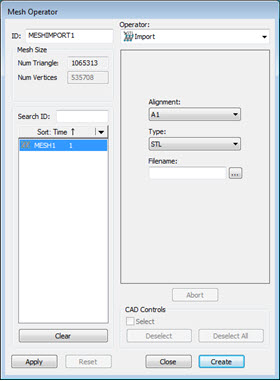

Dialogfeld Netz bearbeiten - Import-Operator
Wählen Sie in der Liste Operator die Option IMPORT.
Wählen Sie im Feld Elementliste das Netz aus.
Bestimmen Sie die zu verwendenen Optionen. Die Netz-IMPORT-Funktion verwendet die folgenden Optionen:
Ausrichtung: Gibt die Art der Ausrichtung an, die beim Importieren der Daten berücksichtigt werden soll.
Typ: Die Option für den IMPORT-Operator ist STL.
Dateiname: Definiert den Dateinamen der Importdatei. Geben Sie den Pfad und Dateinamen ein oder verwenden Sie die Schaltfläche Durchsuchen, um zur Datei zu navigieren.
Klicken Sie auf Erzeugen. PC-DMIS fügt den IMPORT-Befehl in das Bearbeitungsfenster ein. Der Befehl lautet MESH/OPER,IMPORT. Die Netzdaten werden aus der Datei im Feld Dateiname importiert.
Zum Beispiel:
MESHIMPORT1=MESH/OPER,IMPORT,FORMAT=STL,FILENAME=F:\PCDMIS FILES\STL\Test2_STL.STL,
REF,NETZ1,,
