Operator Netz AUSWAHL

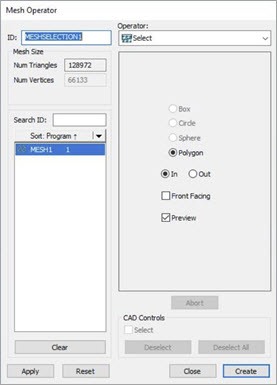

Dialogfeld Netzoperator - Operator Auswahl

Der Vorgang Netz AUSWAHL wählt eine Teilmenge von Dreiecken aus, die in einem Netz-Befehl enthalten sind.

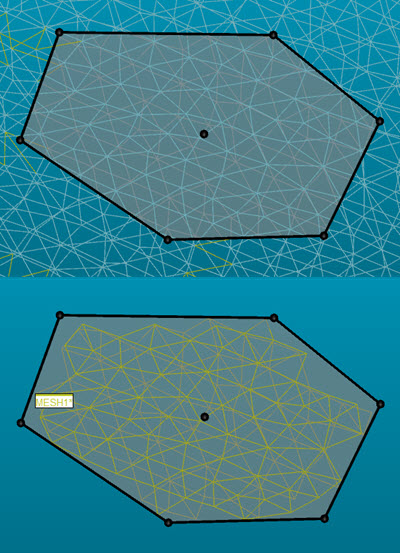

• PC-DMIS schließt nur die Teilmenge der Dreiecke ein, die sich innerhalb der Polygonauswahl befinden, wenn Sie die Option Innen wählen.

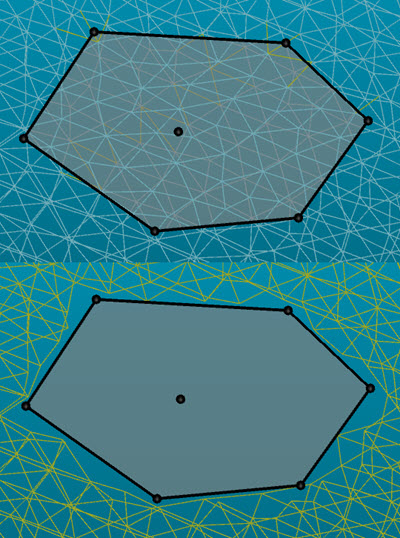

• PC-DMIS schließt nur die Teilmenge der Dreiecke ein, die sich außerhalb der Polygonauswahl befinden, wenn Sie die Option Außen wählen.

Die Polygonauswahlmethode ist die Standardmethode. Derzeit sind keine anderen Methoden verfügbar.

So wählen Sie eine Region von Dreiecken aus:

1. Wenn das Dialogfeld Netz bearbeiten geöffnet ist, wählen Sie in der Liste ID die Netz-ID aus, auf die Sie die Auswahl anwenden möchten.

2. Klicken Sie im Grafikfenster auf den Bereich des Netzes, um den Polygonauswahlbereich zu definieren, und doppelklicken Sie dann mit der linken Maustaste oder drücken Sie die Ende-Taste, um die Polygonauswahl zu schließen.

3. Sobald Sie die Auswahl erstellt haben, können Sie die Grenzpasspunkte des Polygons anklicken und ziehen, um die Polygonregion zu verfeinern. Sie können auch auf den mittleren Passpunkt klicken und ziehen, um die Polygonform neu zu positionieren.

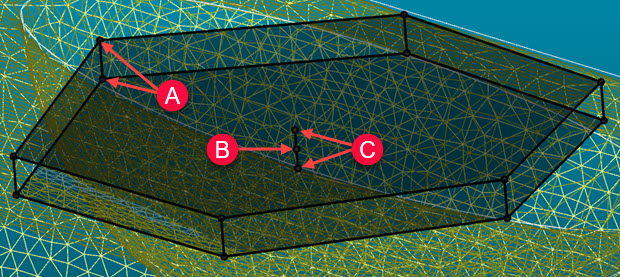

Die Polygonregion zeigt:

A - Begrenzungspunkte der Region

B - Mittlerer Passpunkt der Region

A - Tiefenpunkte in Mitte der Region

4. Standardmäßig ist die Auswahl 3D mit einer unendlichen Tiefe in der aktuellen Ansicht. Sie können die Passpunkte für die Tiefe in der Mitte anklicken und ziehen, um die Tiefe der Auswahl anzupassen.

5. Wenn Sie nur die Teilmenge der Dreiecke behalten wollen, die sich strikt innerhalb der Polygonauswahl befinden, klicken Sie im Dialogfeld Netz bearbeiten auf die Option Innen. Wenn Sie nur die Teilmenge der Dreiecke behalten wollen, die sich strikt außerhalb der Polygonauswahl befinden, klicken Sie im Dialogfeld Netz bearbeiten auf die Option Außen.

6. Wenn Sie nur die Dreiecke in der Auswahlansicht behalten möchten, die nach vorne gerichtet sind, klicken Sie auf das Kontrollkästchen Vorderseite. Weitere Informationen finden Sie im Abschnitt "Netz Auswahl - Vorderseite".

7. Die Software aktiviert standardmäßig das Kontrollkästchen Vorschau. Dadurch können Sie die Netz-Dreiecke sehen, wenn Sie eine Region auswählen. Möglicherweise möchten Sie das Kontrollkästchen deaktivieren, damit die ausgewählten Netz-Dreiecke nicht hervorgehoben werden. Dies kann hilfreich sein, wenn Sie ein sehr großes Netzobjekt haben und das Anzeigen der ausgewählten Dreiecke die Leistung beeinträchtigt.

8. Klicken Sie auf Übernehmen, um die Änderungen anzuwenden.

9. Klicken Sie zum Abschluss auf die Schaltfläche Erstellen. PC-DMIS erzeugt den Befehl NETZ/OPER,AUSWAHL im Bearbeitungsfenster.

Ein Tiefenwert von 0 (null) bedeutet unendliche Tiefe, die in der Auswahlansicht durch das gesamte Netz geschnitten wird.
