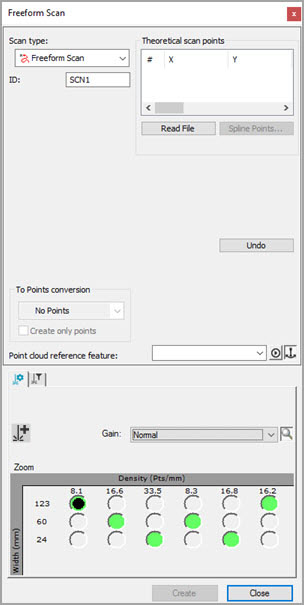

Dialogfeld "Freiformscan"
Mit der Methode Freiformscan kann der Benutzer einen Scan-Pfad definieren, der keinem bestimmten Regelsatz folgen muss. Der Scan-Pfad kann so definiert werden, dass er in beliebiger Richtung verläuft und sich auch selbst überkreuzt.
Erstellen eines Freiformscans
Versetzen Sie PC-DMIS in den CNC-Modus.
Wählen Sie die Menüoption Einfügen | Scan | Freiform. Das Dialogfeld Scan wird angezeigt, wobei Freiformscan bereits in der Liste Scantyp ausgewählt ist.
Dann müssen Sie den Scan-Pfad definieren. Dies kann mit Hilfe der Option Datei lesen oder mit der Methode Manuelle Punkte geschehen.
Sie können einzelne Punkte bei Bedarf löschen. Dafür wählen Sie diese nacheinander im Bereich Theoretischer Pfad aus und drücken Sie die Entf-Taste der Tastatur.
Sobald mindestens fünf Theoretische Punkte aufgenommen wurden, verwenden Sie die Option Spline-Punkte, um den Pfad besser zu definieren.
Nehmen Sie bei Bedarf weitere Änderungen an Ihrem Scan vor.
Geben Sie die ID des Punktewolkeobjektes ein, das die Flächendaten im Feld Punktewolke Bezugselement erhalten wird.
In der Liste Messwerttyp können Sie die Option Flächenpunkt verwenden, wenn Sie Scandaten in Laser-Flächenpunkte-Befehle umwandeln wollen. PC-DMIS fügt diese Befehle ins Bearbeitungsfenster ein, wenn Sie die Schaltfläche Erzeugen bestätigen.
ACHTUNG: Sobald Sie das Kontrollkästchen Messen aktivieren und anschließend Erstellen klicken, müssen Sie sich von der KMG fern halten. Die Software startet die Messroutine und die Maschine bewegt sich. Um Verletzungen zu vermeiden, halten Sie sich von der Maschine fern.
Klicken Sie auf die Schaltfläche Erzeugen. PC-DMIS fügt den Scan in das Bearbeitungsfenster ein, sobald das Kontrollkästchen Nur Punkte erstellen nicht aktiviert ist. Wenn Sie die Auto-DSE-Methode von PC-DMIS aktiviert haben, aber keine kalibrierten Tastspitzen vorhanden sind, zeigt PC-DMIS eine Meldung an, in der Sie darüber informiert werden, wenn neue Tastspitzen hinzugefügt werden, die kalibriert werden müssen. In allen anderen Fällen werden Sie von PC-DMIS gefragt, ob Sie die kalibrierte Tastspitze verwenden möchten, die dem benötigten Tastspitzenwinkel am nächsten liegt, oder ob Sie eine neue, noch nicht kalibrierte Tastspitze an dem benötigten Winkel hinzufügen möchten.
