Anz. Seiten - Dieser Parameter definiert die Anzahl der Seiten, die auf dem Vieleck verwendet werden. Bei Lasergeräten wird die Anzahl der Seiten für das Auto-Element Vieleck auf 6 festgesetzt.
Durchmesser - Der Wert in diesem Feld definiert den Durchmesser des Vielecks.
Tiefe - Dieser Parameter steuert, welche Daten von PC-DMIS zur Berechnung der Elementeigenschaften verwendet werden. Sie können den Tiefenwert verwenden, um Daten an einer Fase oder anderen Übergangsabschnitten des Elementes zu eliminieren, die bei der Berechnung des Elementes nicht berücksichtigt werden sollen. Die Angabe eines positiven Wertes definiert wo PC-DMIS entlang des Elementes sucht, um die Elementeigenschaften zu berechnen. Eine Tiefe von 0 führt die Berechnung des Elementes auf dem Niveau der Flächenebene aus. Dafür werden Daten vom tiefstmöglichen Punkt der Flächenebene verwendet. Ein anderer Tiefenwert führt die Berechnung auf dem entsprechenden Niveau aus. Aufgrund von Hardwarebeschränkungen für diesen Elementtyp muss der Tiefenwert für einen grösseren Wert als 0 mindestens 0.3 mm betragen (0.01181 Zoll).
Bei einem Ebenenelement, das keine extrudierten Kanten aufweist, lautet der standardmäßige Tiefenwert Null. Dieser Wert sollte nur dann geändert werden, wenn bestimmte Voraussetzungen der Werkstückzeichnung gegeben sind. Ansonsten versucht PC-DMIS erfolglos, an der vorgegebenen Tiefe Punkte zu lokalisieren, was zu einem Element-Berechnungsfehler des Element-Extrahierungsmoduls führt. Dies führt zu einem Element-Berechnungsfehler des Element-Extrahierungsmoduls.
Beispielweise gibt eine Tiefe von 3 an, dass alle Daten auf dem Niveau von 3 mm (oder Zoll, abhängig von den Einheiten der Messroutine) und darüber für die Berechnung verwendet werden sollen. Ist dieser Wert auf 0 gesetzt, sollen alle verfügbaren Daten für die Berechnung verwendet werden. Für dünnwandige Elemente kann ein Wert von 0 sinnvoll sein; allerdings müssen Sie möglicherwiese für Werkstücke beliebiger Tiefe für genaue Ergebnisse eine Tiefe definieren.
Auch wenn eine Tiefe größer als 0 gewählt wird, werden die gemessenen Ergebnisse immer auf die Ebene projiziert, auf der sich das Element befindet.

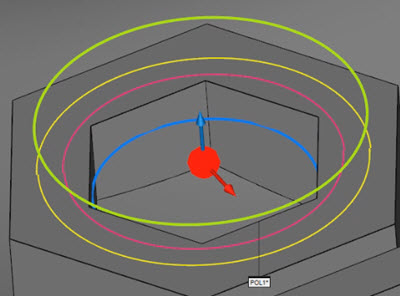

Beispiel eines Auto-Element Vieleckes im Grafikfenster mit folgender Anzeige:
Das Ringband (pinke Kreise)
Den horizontalen Überscan (gelber Kreis)
Den vertikalen Überscan (grüne Kreise)
Die Tiefe (blau)
