Bei HP-L-Sensoren bieten Ihnen einen zusätzlichen Bereich mit der Bezeichnung Zoom, der sich unten auf der Registerkarte Laser-Scan-Eigenschaften der Taster-Werkzeugleiste befindet. Über diesen Bereich wird der Sensor veranlasst, in vordefiniertem Zoom-Modi zu arbeiten, wobei jeder Modus aus einer bestimmten Kombination aus Sensorfrequenz, Datendichte und Breite des Ansichtsfelds (FOV) besteht.

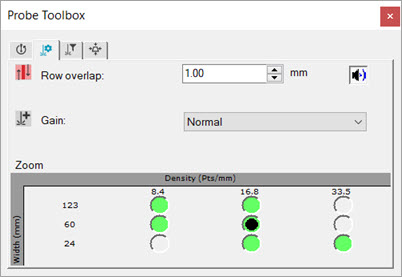

Taster-Werkzeugleiste: Registerkarte "Laser-Scan-Eigenschaften" mit Bereich Stichproben-Zoom
Der Bereich Zoom zeigt ein Raster von Optionsschaltflächen, die in Spalten und Zeilen angeordnet sind. Über der ersten Zeile wird die jeweilige Datendichte angezeigt. Seitlich wird neben den Zeilen die Breite des Ansichtsfelds (FOV) angezeigt. Sie können nur die richtigen Kombinationen auswählen, d. h. die grün hinterlegten Optionsschalter. Die Software deaktiviert die falschen Kombinationen.
Wenn Sie mit dem Mauszeiger über eine gültige Optionsschaltfläche fahren, wird eine gelbe QuickInfo angezeigt, die Informationen zum Scan-Modus der Option enthält.

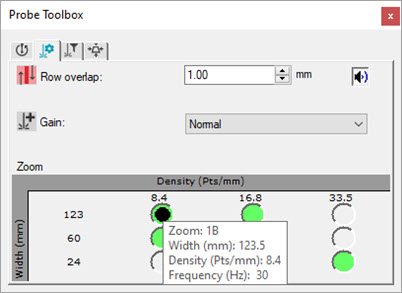

Taster-Werkzeugleiste: Registerkarte "Laser-Scan-Eigenschaften" mit Quickinfo im Bereich Stichproben-Zoom
Beispiele für HP-L-Scan-Zoom-Modi
Maximieren Sie den Hilfe-Viewer, und klicken Sie dann auf die nachfolgenden Abbildungen. Beachten Sie, wie die verschiedenen Scanmodi die Anzeige auf der Registerkarte Laser ändern:
4,1 Punkte/mm und 124 mm Breite
8,4 Punkte/mm und 60 mm Breite
16,8 Punkte/mm und 24 mm Breite
Verfügbare Scan-Zoom-Modi für HP-L-20.8

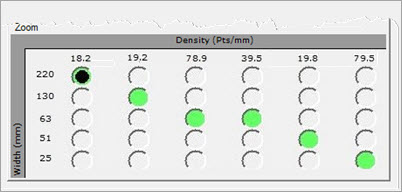

Beispiel für mögliche Scan-Status für den Sensor HP-L-20.8
