Wenn Sie noch keinen definierten Lasersensor besitzen, verwenden Sie das Dialogfeld Taster-Hilfsprogramme, um diesen zu definieren. Dieser Prozess erstellt eine Tasterdatei.
Öffnen Sie das Dialogfeld Taster-Hilfsprogramme über die Menüoption Einfügen | Hardwaredefinition | Taster. (Dieses Dialogfeld wird immer dann automatisch angezeigt, wenn Sie eine neue Messroutine erstellen.)

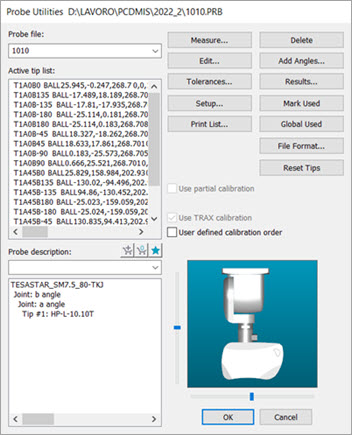

Dialogfeld "Taster-Hilfsprogramme" für einen indexierbaren Kopf
Dialogfeld "Taster-Hilfsprogramme" für CW43L
Geben Sie im Feld Tasterdatei einen Namen ein, der Ihren Lasersensor deutlich kennzeichnet
Wählen Sie von der unteren Komponentenliste den Text Kein Taster definiert , um diesen hervorzuheben.
Wählen Sie den entsprechenden Taster aus der Liste Tasterbeschreibung. Sie können den CWS- oder WLS-Taster an eine DSE mit TKJ-Stecker oder an OPTIV_FIXED an Multisensormaschinen montieren.
Wählen Sie bei Bedarf zusätzliche Komponenten auf dieselbe Art und Weise für "leere Verbindungen" aus, bis Ihre Tasterdefinition vollständig ist. Ein definierter Taster besitzt in der Liste Aktuelle Tastspitzen eine Tastspitze.
Sobald Sie die Tastspitze definiert haben, zeigt die Software nicht länger das Tasterbild. Die grafische Darstellung des Tasters wird ausgeblendet, so dass die Sicht auf das Werkstück während der Messung nicht behindert wird. Sie können die Anzeige der Tasterkomponenten allerdings aktivieren, indem Sie auf die Tasterkomponente doppelklicken, um das Dialogfeld Tasterkomponente bearbeiten zu öffnen. Aktivieren Sie das Kontrollkästchen Diese Komponente zeichnen.
Wenn Sie PH10-, Tesa- oder stufenlos verstellbare DSEs mit einer C-Verbindungsstelle verwenden, müssen Sie sicherstellen, dass die Verbindungswinkel für visuelle Zwecke richtig eingestellt sind. Andernfalls kann PC-DMIS die Daten des Sensors nicht richtig mit der Maschinenposition korrelieren. Wenn Ihr Taster sich nicht ordnungsgemäß um das Gelenk gedreht hat, können Sie die Extradrehung manuell ausführen. Klicken Sie dafür mit der rechten Maustaste auf die Komponente und ändern Sie den Wert Standarddrehwinkel über der Verbindung, um die benötigte Drehung zu definieren.
Die Tasterdatei definiert nicht die Ausrichtung des Sensors bezüglich der Verbindungsstelle; sie definiert nur den Tastervektor.
Weitere Informationen zum Definieren von Tastern finden Sie im Abschnitt "Definieren von Hardware" in der Hauptdokumentation von PC-DMIS.
