PC-DMIS verfügt über mehrere Optionen, die TCP/IP-Kommunikation nutzen, um einen Client eines Drittanbieters zu überwachen oder eine Verbindung mit ihm herzustellen.
Allgemeine Funktion zum OFFLINE-TCP/IP-Import einer Punktewolke
Mit dieser OFFLINE-Funktion können Sie eine Punktewolke aus einer Client-Anwendung in PC-DMIS (die Server-Anwendung) importieren. Wenn PC-DMIS die neuen Punktewolkendaten erhält, führt es die Prüfroutine automatisch offline aus. Siehe "Allgemeine Import-Dateiformate".
Klicken Sie auf der Symbolleiste Punktewolke auf die Schaltfläche TCP/IP Punktewolken-Server empfängt Daten
, um PC-DMIS in einen Wartezustand zu versetzen. In diesem Status ist PC-DMIS bereit und wartet auf den Empfang einer Punktewolkendatei. Die Client-Anwendung muss das Senden der Daten der Punktwolke initiieren. Diese Schaltfläche erscheint nur, wenn Sie PC-DMIS im Offline-Modus ausführen. Wenn Sie diese Schaltfläche erneut klicken, wird diese Funktion deaktiviert.
Wenn PC-DMIS eine neue Punktewolkendatei erkennt:
Wenn die Messroutine bereits eine PW (Punktwolke) enthält, ersetzt PC-DMIS die PW durch die empfangenen Daten und führt die Messroutine aus.
Wenn die Messroutine keine PW enthält, legt PC-DMIS ein PW-Element an, importiert die Daten und führt die Messroutine aus.
Erstellen der initialen Messroutine für die OFFLINE-Ausführung:

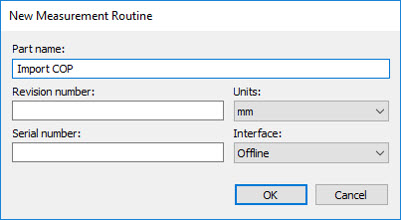

Erstellen Sie die PC-DMIS-Messroutine mit der Offline-Schnittstelle.

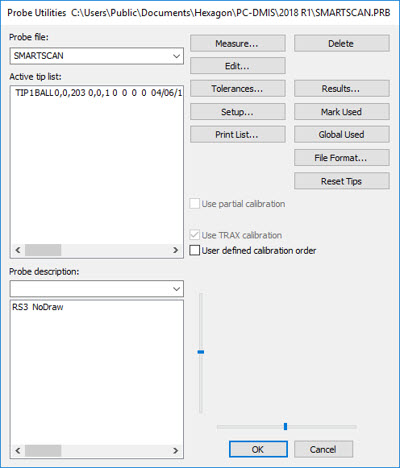

Die Software zeigt abermals das Dialogfeld Taster-Hilfsprogramme an. Wählen Sie SMARTSCAN als aktiven Offline-Lasertaster.
Wählen Sie in der Symbolleiste Punktewolke die Schaltfläche TCP/IP-Funktionen und dann die Schaltfläche TCP/IP Punktewolken-Server empfängt Daten .
Die Schaltfläche TCP/IP Punktewolken-Server empfängt Daten ist nur verfügbar, wenn PC-DMIS im Offline-Modus ausgeführt wird.
Geben Sie im Dialogfeld Client TCP/IP-Anschluss die Anschluss-ID ein und klicken Sie auf OK. Die Anschluss-ID finden Sie in der Client-Anwendung.
PC-DMIS beginnt mit dem Import der Daten der Punktewolke, sobald die Client-Anwendung die Sendefunktion auslöst. Die Software zeigt den Fortschritt der eingehenden Daten im Statusbereich von PC-DMIS an, der sich in der linken unteren Ecke befindet.
Erstellen Sie alle benötigten Befehle für die Punktwolke (z. B. Ausrichtung der Punktwolke, Flächenfarbenkarte der Punktwolke, usw.), Auto-Elemente und Merkmale.
Speichern Sie die Messroutine.
Allgemeine Import-Dateiformate
PC-DMIS ermöglicht den Import dieser Punktwolkenformate:
Daten pro Punktesatz

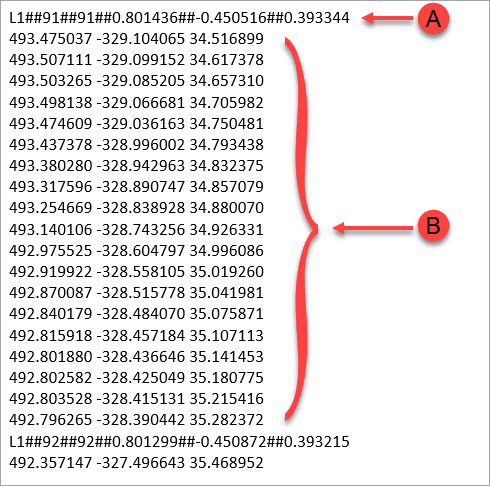

Daten, bei denen jeder Laserstreifen, jede Linie oder jeder Patch den Vektor (IJK) des Streifens definiert, gefolgt von einem XYZ-Wert der Punkte auf dem Streifen. XYZ-Werte der Punkte können durch Leerzeichen oder Komma getrennt sein.
A - Linie (Laserstreifen oder Patch) Nummer eindeutige Identifikationsnummer (optional) IJK der Linie (von der Tasterausrichtung)
B - XYZ-Wert der Punkte auf der Linie
Datenpunkt

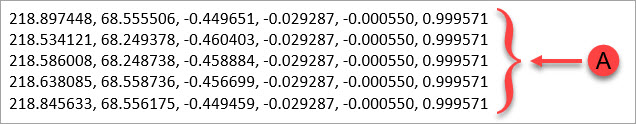

Die Datendatei definiert den XYZ- oder XYZIJK-Wert für jeden Punkt. Für diese Datentypen wird XYZIJK bevorzugt, da PC-DMIS den Vektor der Punkte in Punktwolkenfunktionen wie Flächenfarbkarten und Elementextraktion verwendet. Das folgende Beispiel zeigt Punkte mit XYZIJK-Werten.
A - XYZIJK-Wert für jeden Punkt
Allgemeine Funktion zum ONLINE-TCP/IP-Import einer Punktewolke
PC-DMIS ist in der Lage, die Punktewolkedaten an ein kundenspezifisches Drittanbieter-Programm zu senden. Dazu wird das Kommunikationsprotokoll TCP/IP verwendet. Damit die Verbindung hergestellt werden kann, muss die kundenspezifische Anwendung in der Lage sein, eine "dynamic link library"-Datei (dynamische verlinkte Bibliothek - Dateinamenerweiterung "dll") namens "PcDmisPointCloudClientDll.dll" zu laden. Diese Datei kann von der Kundenbetreuung der Firma Hexagon angefordert werden.
Sobald die "dll"-Datei von der Anwendung geladen wurde, klicken Sie auf eins der auf der PC-DMIS-Symbolleiste Punktewolke verfügbare TCP/IP-Punktewolke-Serversymbole, um die Verbindung herzustellen:
TCP/IP-Punktewolke-Serververbindung mit Lokaler Kopie - Hierdurch wird die Verbindung zum Client hergestellt, die Punktewolkedaten werden direkt an den Client versandt. Wenn der Scan beendet wird, verbleiben die Punktewolkedaten innerhalb der Messroutine.
TCP/IP-Punktewolke-Serververbindung ohne Lokale Kopie - Hierdurch wird die Verbindung zum Client hergestellt, die Punktewolkedaten werden direkt an den Client versandt. Wenn der Scan beendet wird, werden die Punktewolkedaten von der Messroutine gelöscht.
