Sie können die Geschwindigkeit des simulierten Laserscans in den Bereichen Scan und Ausführung auf der Registerkarte Animation des Dialogfelds Setup-Optionen steuern (Bearbeiten | Einstellungen | Setup, oder indem Sie die Taste F5 drücken). Informationen finden Sie unter "Setup-Optionen: Registerkarte 'Animation'" in der Hauptdokumentation von PC-DMIS.

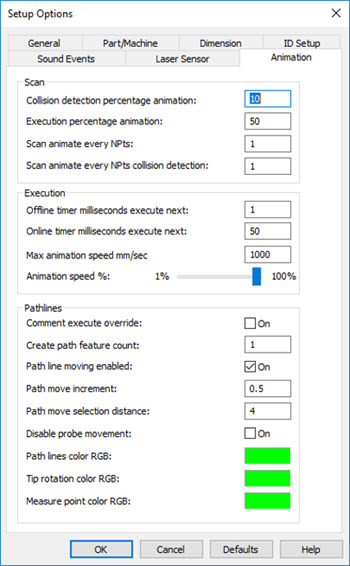

Setup-Optionen - Registerkarte 'Animation'
Bereich "Scan"
Scan Animation alle NPkte - Dieser Wert bestimmt die Anzahl der Scanpfadpunkte, die PC-DMIS für die Animation verwendet.
Wenn Sie bei der Punktwolkensimulation einen Wert von "1" eingeben, verwendet die Software jeden Abtastpunkt. Das Ergebnis ist eine flüssigere Animation.
Wenn Sie einen größeren Wert (z. B. "10") für die Punktwolkensimulation verwenden, bewegt sich die Laserscanner-Taster von Punkt 1 zu Punkt 10 und zeigt sofort alle violetten Punktwolkenstreifen zwischen diesen Punkten an. Das Ergebnis ist eine schnellere, aber weniger flüssige Animation.
Der Standardwert beträgt 50.
Dieser Wert kann ebenfalls im PC-DMIS-Einstellungseditor definiert werden. Weitere Informationen hierzu finden Sie unter "ScanAnimateEveryNPts in der Dokumentation des PC-DMIS-Einstellungseditors.
Bereich "Ausführung"
Bei der Punktwolkensimulation werden die Werte in diesem Bereich typischerweise auf die Maximalwerte gesetzt.
Max. Animationsgeschwindigkeit (mm/Sek.) - In diesem Feld können Sie die maximale Animationsgeschwindigkeit, die der animierte Taster während der Ausführung der Messroutine im Grafikfenster anwendet, definieren. Die Geschwindigkeit wird in mm/Sek. angegeben. Bei komplexen Messroutinen, bei denen die Animation zu langsam gerendert wird, kann es sinnvoll sein, diesen Wert zu ändern. Um den Zeitraum zwischen dem Neuzeichnen von Ansichten der Animation zu verlängern, erhöhen Sie diesen Wert. Dadurch zeichnet die Software weniger Animationsschritte.
Dieser Wert kann ebenfalls im PC-DMIS-Einstellungseditor definiert werden. Weitere Informationen hierzu finden Sie unter "MaxAnimationSpeed in der Dokumentation des PC-DMIS-Einstellungseditors.
Animationsgeschwindigkeit % - Mit diesem Schieberegler können Sie auf einfache und schnelle Weise den im Feld Max. Animationsgeschw. (mm/s) vorgegebenen tatsächlichen Prozentsatz anpassen.
