Verwenden des Scanlinien-Anzeigers

PC-DMIS Laser zeigt einen farbigen Scan-Linien-Anzeiger im Grafikfenster an, der die Position der aktuellen Scanlinie des Strahls im 3D-Raum repräsentiert. Der Anzeiger funktioniert nur dann, wenn PC-DMIS im Online-Modus ausgeführt wird und ein Lasersensor in Echtzeit auf das Werkstück gerichtet ist.

Klicken Sie auf das Symbol Start/Stop () Laser-Ansicht auf der Registerkarte Laser, um den Scan-Linien-Anzeiger (und die Laser-Ansicht) ein- bzw. auszuschalten.

Wenn der Strahl sich im Bereich befindet, wird dieser im Grafikfenster angezeigt und blinkt wann immer der Laserstrahl pulsiert. So wie sich der Strahl dem Werkstück nähert, ändert der Anzeiger die Farbe. Bewegt er sich auf den gewünschten Fokusbereich hin, ändert sich seine Farbe von Rot in Orange bis hin zu Gelb, dann Gelb-Grün und schließlich zu Grün.

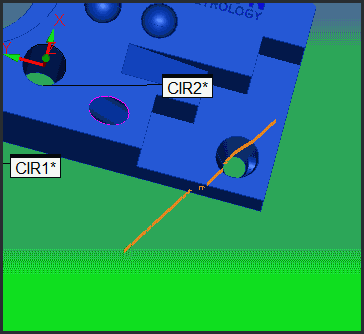

Beispiel für einen Scanlinien-Anzeiger (orange), der die Scanlinienposition des Strahls als zu weit vom Werkstück entfernt anzeigt.

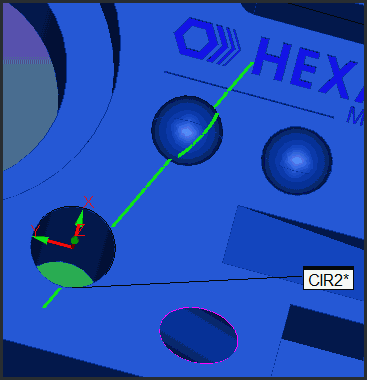

Diese grüne Linie zeigt an, dass sich der Strahl in einem für das Scannen optimalen Abstand vom Werkstück befindet.

Beispiel für einen Scanlinien-Anzeiger (grün), der die Scanlinienposition des Strahls mit optimaler Brennweite ausweist

Wenn sich der Strahl dem Werkstück zu sehr nähert, ändert sich die Farbe erneut von dem erwünschten Grün in Rot.
