Mit der 6-Punkt-Ausrichtung können Sie eine iterative dreidimensionale Besteinpassungs-Ausrichtung durchführen. In den folgenden Schritten ist die übliche Verfahrensweise zur Einrichtung einer 6-Punkt-Ausrichtung zusammengefasst:
Messen Sie drei Punkte auf der oberen Fläche zur räumlichen Ausrichtung an der Z-Achse.
Messen Sie zwei Punkte an der Vorderseite zur Drehung auf die X-Achse.
Messen Sie zum Abschluss einen Punkt zur Bestimmung des Nullpunktes für die Y-Achse.
Klicken Sie auf Fertigstellen. Dadurch wird der genaue Nullpunkt für die Ausrichtung festgelegt.
PC-DMIS fügt die 3D-Besteinpassungsausrichtung ein. Gemäß der Ausführung blendet PC-DMIS eine Grafikanalyse der 3D-Besteinpassungsausrichtung im Protokollfenster ein.

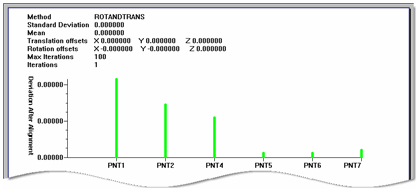

Beispiel der grafischen Analyse einer Besteinpassungsausrichtung
Diese Grafikanalyse der Besteinpassungsausrichtung in 3D zeigt folgende Angaben im Protokollfenster an:
Kopfzeile - Enthält folgende Werte, die in der Besteinpassungsausrichtung verwendet werden: Methode, Standardabweichung, Mittel, Verschiebungen, Rotationsversätze, Max. Iterationen, Iterationen.
Vertikale Achse - Blendet den Betrag der Abweichung nach der Ausrichtung ein.
Horizontale Achse - Zeigt die IDs der in der Ausrichtung verwendeten Punkte an.
