Bündelausrichtung (Dialogfeld) - Ergebnisse (Registerkarte)

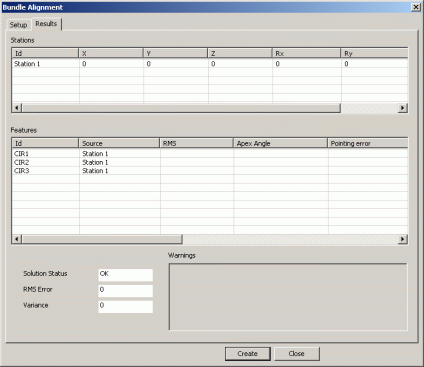

Nachdem Sie die konfigurierte Bündelausrichtung gemessen und berechnet haben, können Sie die Ergebnisse in der Registerkarte Ergebnisse verifizieren. Wenn die Ergebnisse zufriedenstellend sind, klicken Sie auf Erzeugen, um die Ausrichtung in die Messroutine einzufügen. Die Ausrichtung wird so ausgeführt, wie sie während der normalen Werkstückprogrammausführung definiert worden ist.
Ergebnisse der Bündelausrichtung interpretieren:
Stationen
ID - Name der LeicaTracker-Station
XYZ - Blendet die übertragene Position der Station im Hinblick auf die ursprüngliche Station ein.
RX RY RZ - Blendet die Rotationen um die X-, Y- und Z-Achse der Nullpunkt-Station ein.
Elemente
ID - Name der Messroutine / Elementname.
Quelle - Name der Station, von der aus das "Bündelausrichtungs-Element" ursprünglich gemessen wurde.
RMS - Dies ist das quadratische Fehlermittel des vorgegebenen "Bündelausrichtungs-Elements".
Winkel der Spitze - Gibt den größten Winkel zwischen zwei Beobachtungen eines gemessenen "Bündelausrichtungs-Elements" an. Wenn ein "Bündelausrichtungs-Element" von mehr als zwei Trackern gemessen wird, dann wird der Winkel, der 90 Grad am nächsten ist, als Winkel der Spitze angegeben.
Zeigefehler - Hierbei handelt es sich um die Messung eines Winkelfehlers für ein vorgegebenes "Bündelausrichtungs-Element".
XYZ - Zeigt die XYZ-Position für das "Bündelausrichtungs-Element" an.
Abw. XYZ - In diesen Feldern wird die Abweichung der Werte aus der in jeder einzelnen Station aufgenommen Messung vom entsprechenden besteingepassten Wert angegeben.
Abw. 3D - Dieser Wert gibt den Betrag der XYZ-Abweichung an.
Lösungsstand - Dieses Feld wird entweder auf OK oder FEHLGESCHLAGEN gesetzt und gibt damit an, ob die Bündelausrichtung vom Algorithmus gelöst werden konnte oder nicht.
RMS-Fehler - Der gesamte RMS-Fehler von ALLEN "Bündelausrichtungs-Elementen".
Abweichung - Die Abweichung ALLER "Bündelausrichtungs-Elemente" zusammengefasst.
Warnmeldungen - Bestimmte Meldungen, die Sie dabei unterstützen sollen, die Lösung der Bündelausrichtung anzupassen.
