So erstellen Sie eine Nennpunkt (N-Punkt)-Ausrichtung:
Erstellen oder importieren Sie Nennpunktdaten. Weitere Informationen finden Sie unter "Importieren von Nenndaten".
Wenn für Leica-Reflektorversätze und -Supports theoretische Daten verwendet werden, sollten Sie sicherstellen, dass der Befehl für die Tasterkompensation im Bearbeitungsfenster deaktiviert ist. Der Befehl zur Tasterkompensation muss sich über den Punkte in der Messroutine befinden.
Führen Sie die Messroutine aus. Um es auszuführen, drücken Sie Strg + Q, oder wählen Sie den Menüpunkt Datei | Ausführen.
Das Dialogfeld Ausführungsoptionen wird eingeblendet und führt Sie durch die restlichen Messvorgänge. Sie können Punkte nach Bedarf auslassen. Wenn PC-DMIS alle Messungen abgeschlossen hat, wird das Dialogfeld geschlossen. Weiter Informationen zu diesem Dialogfeld finden Sie unter Informationen zum Dialogfeld 'Ausführungsoptionen'" im Kapitel "Verwenden erweiterter Dateioptionen" in der Hauptdokumentation von PC-DMIS.
Besteinpassungs-Ausrichtung einfügen. Wählen Sie dazu in der Schnittstelle Quick Start die Option Ausrichtungen | Frei ausrichten, oder den Menüpunkt Einfügen | Ausrichtung | Neu. Das Dialogfeld Ausrichtungen wird aufgerufen.
Mit dem Dialogfeld Ausrichtungen haben Sie die anpassungsfähigste Methode zur Erstellung von Ausrichtungen, die jedoch ein gewisses Maß an Erfahrung voraussetzt.
Klicken Sie auf Besteinpassung.
Wählen Sie alle Elemente aus, die in der Besteinpassungs-Ausrichtung verwendet werden sollen.

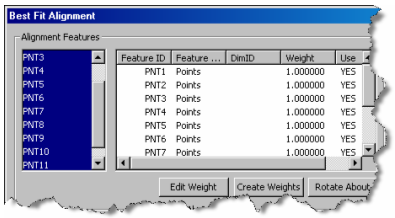

Dialogfeld "Besteinpassungs-Ausrichtung" - Auswählen von Elementen
Schließen Sie Nennwerte für Achsen der ausgewählten Eingabeelemente, für die die theoretischen Werte unbekannt sind, aus. Hierzu wählen Sie die Option "NEIN" unter der Achsenspalte, die ausgeschlossen werden soll, aus. Diese Funktion ist hilfreich, wenn lediglich die theoretischen Werte für eine oder zwei Achsen anstatt für alle drei Achsen bekannt sind.
Stellen Sie sicher, dass die richtigen Optionen eingestellt sind. In diesem Beispiel erstellt PC-DMIS eine dreidimensionale Besteinpassungs-3D-Ausrichtung. Standardmäßig wird eine dreidimensionale Ausrichtung für Tracker ausgewählt.

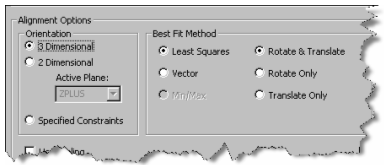

Dialogfeld 'Besteinpassungs-Ausrichtung' - Ausrichtungsoptionen
Klicken Sie auf OK, um die Besteinpassungs-Ausrichtung zu berechnen und den Befehl in die Messroutine einzufügen. Die Gesamtergebnisse der Transformation erscheinen im Standard-PC-DMIS-Protokoll. Das Protokoll verwendet das verbesserte BE-Analyse-ActiveX-Steuerelement und ein neues Etikett. Diese neue Steuereinheit fügt vor und nach der Ausrichtung ein Raster der Ergebnisse einer jeden Eingabe sowie die Achsen, die in den Berechnungen verwendet werden, hinzu.
Da der Ausrichtungsbefehl in der Reihenfolge der Messroutine hinter den gemessenen Elementen steht, werden die gemessenen Punkte noch im vorigen Koordinatensystem dargestellt. Um die beitragenden Punktabweichungen im neu erstellten aktiven Koordinatensystem zu erhalten, fügen Sie hinter dem Ausrichtungsbefehl Lagemerkmale in die Messroutine ein.
