Mit der Scanmethode "Festes Zeitdelta" können Sie die Scan-Daten durch die Festlegung eines Zeitintervalls im Feld Ablese-Intervall reduzieren. PC-DMIS beginnt mit dem ersten Messpunkt und reduziert den Scan, indem es die Punkte löscht, die schneller als in der vorgegebenen Zeit eingelesen werden.
Wenn Sie ein Zeitinkrement von 0,05 Sekunden angeben, behält PC-DMIS nur die von der Steuereinheit eingelesenen Punkte, die in einem Intervall von mindestens 0,05 Sekunden gemessen wurden. Die anderen Punkte werden vom Scan ausgeschlossen.
Weitere Informationen zu den anderen Steuerfunktionen dieser Registerkarte finden Sie unter "Allgemeine Funktionen des Scan-Dialogfeldes" im Kapitel "Scannen Ihres Werkstücks" der Hauptdokumentation von PC-DMIS.
So erstellen Sie einen 'Feste Zeit' (Zeitdelta) -Scan:
Wählen Sie die Menüoption Einfügen | Scan | Fester Abstand, um das Dialogfeld FESTER ABSTAND aufzurufen.

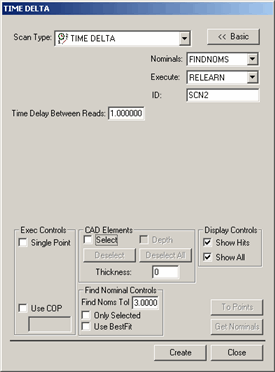

ZEITDELTA (Dialogfeld)
Geben Sie im Feld ID einen benutzerdefinierten Namen für den Scan ein, wenn der Standardname nicht verwendet werden soll.
Geben Sie im Feld Ablese-Intervall die Zeit in Sekunden ein, die verstreicht, bevor PC-DMIS einen Messpunkt aufnimmt.
Wenn Sie ein CAD-Modell verwenden, geben Sie einen Toleranzwert für die Nennwertsuche im Bereich Nennwertsuche ein. Dadurch wird angegeben, wie weit der aktuelle Tastermittelpunkt von den Nennwerten der CAD-Daten entfernt liegen kann.
Bearbeiten Sie je nach Bedarf weitere Optionen.
Klicken Sie auf Erzeugen. PC-DMIS fügt den Basis-Scan ein.
Führen Sie die Messroutine aus. Wenn PC-DMIS den Scan ausführt, erscheint das Dialogfeld Ausführungsoptionen, und PC-DMIS wartet auf die Daten der Steuereinheit.
Ziehen Sie den Taster manuell über die Fläche, die gescannt werden soll. PC-DMIS akzeptiert einen Messpunkt der Steuereinheit immer dann, wenn der zuvor im Feld "Ablese-Intervall" angegebene Zeitraum überschritten ist.
