Mit der KMG-Ausrichtungsverlagerung können Sie das tragbare KMG verschieben, um Werkstücke zu messen, die sich außerhalb der Reichweite des aktuellen Arms befinden. Bevor Sie dieses Verfahren anwenden, sollten Sie sich der beschränkten Genauigkeit der Maschine bewusst sein.
Die KMG-Verschiebung besteht im Grunde in der Messung einer Reihe von Elementen und – nach Verschiebung der Maschine – in einer erneuten Messung derselben Elemente in derselben Reihenfolge. Dies hat eine Umgestaltung zur Folge, und die Maschine verhält sich dabei, als ob es sich beim Koordinatensystem um dasselbe wie vor der Verschiebung handelt.
Die Umgestaltung erfolgt unabhängig von allen Messroutinen und wirkst sich auf die Art der Protokollierung des KMGs an PC-DMIS aus. Eine zuvor verwendete KMG-Verschiebung können Sie mit der Schaltfläche Rücksetzen im Dialogfeld entfernen.
Die Option "KMG-Verschiebung" ist für einige tragbaren Geräte verfügbar. Dazu gehören Romer, Faro und Garda. Um die tragbaren Geräte zu unterstützen, muss auch Ihre LMS-Lizenz oder Ihr Dongle entsprechend programmiert sein.
Die Menüoption Einfügen | Ausrichtung | Messgerät versetzen zeigt das Dialogfeld LeapFrog / Verlagerung an.

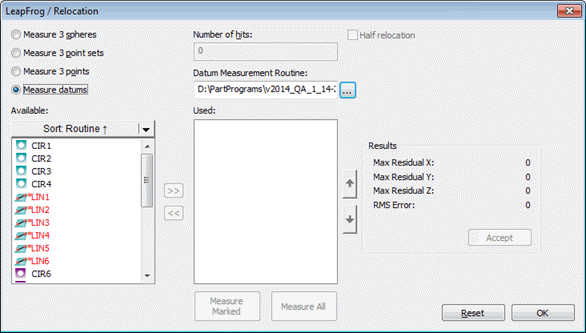

Dialogfeld "LeapFrog / Verlagerung"
Die Informationen zur KMG-Verschiebung werden jetzt zusammen mit der Messroutine, das die KMG-Verschiebung verwendet hat, gespeichert.
Der Befehl zur KMG-Verschiebung wird durch Anklicken der Schaltfläche Akzeptieren in das Bearbeitungsfenster eingegeben. Die im Bearbeitungsfenster angezeigte Befehlszeile lautet:
KMG_VERSCHIEBUNG/TOG1, NUM, TOG2
TOG1 Der erste Parameter des KMG-Verschiebungsbefehls ist ein Umschaltfeld für die drei Typen, die im Bereich Messung 3 des Dialogfeldes verfügbar sind. Dazu gehören:
KUGELN (Option 3 Kugeln messen)
Punktgruppen (Option 3 Punktgruppen messen)
PUNKTE ( Option 3 Punkte messen)
BEZÜGE (Option Bezüge messen)
Für diesen Parameter gibt es auch den Wert AUS, der bewirkt, dass die anderen beiden Parameter nicht angezeigt werden. Durch den Wert AUS wird die KMG-Verschiebung deaktiviert.
NUM: Dieser zweite Parameter im KMG-Verschiebungsbefehl gibt die Anzahl der aufzunehmenden Messpunkte an. Dieser Parameter entspricht dem Feld Anzahl der Messpunkte des Dialogfelds KMG-Verschiebung.
TOG2: Dieser letzte Parameter des KMG-Verschiebungsbefehls ist ein Umschaltfeld, über das zwischen einer VOLLSTÄNDIGEN oder PARTIELLEN KMG-Verschiebung umgeschaltet werden kann. Dieser Parameter entspricht der Option Halbe Verlagerung im Dialogfeld.
Wenn dieser Befehl ausgeführt wird, werden Sie zur Aufnahme der Messpunkte aufgefordert. Die KMG-Verschiebung wird dann nach Aufnahme aller Messpunkte wirksam.
