Der Befehl MANUELLER_AUSLÖSER PUNKT weist PC-DMIS an, nur manuelle Messpunkte zu akzeptieren, die in der angegebenen Toleranzzone liegen.
Während sich der Messtaster außerhalb der Auslöserradiuszone des Tasters befindet, färbt PC-DMIS die Radiuszone gelb:
Beispiel für die Auslöserradiuszone des Tasters , wenn sich der Taster außerhalb der Auslöserradiuszone des Tasters befindet

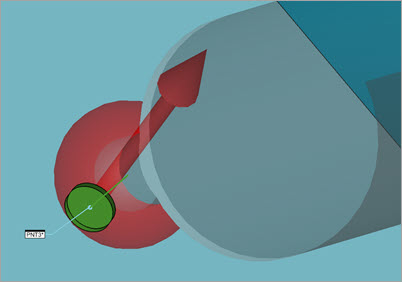

Wenn sich der Tastkopf innerhalb der Radiuszone des Tasterauslösers befindet, färbt die Software die Radiuszone grün:
Beispiel für die Auslöserradiuszone des Tasters , wenn sich der Taster innerhalb der Auslöserradiuszone des Tasters befindet
Sie können einen Befehl AUTO_AUSLÖSER PUNKT über die Taster Befehl einfügen im Bereich AutoAuslöser Punkt der Registerkarte Taster-Trigger Optionen im Dialogfeld Parametereinstellungen (drücken Sie F10, um dieses Dialogfeld aufzurufen) einfügen.
Diese Option kann bei manuellen Maschinen verwendet werden. Wenn PC-DMIS Sie auffordert, einen Messpunkt aufzunehmen, lösen Sie den Taster ganz nach Wunsch aus. Jeder Auslöser wird daraufhin ausgewertet, ob er innerhalb des zylindrischen Auslösertoleranzbereichs liegt. Wenn ein Fehler auftritt, suchen Sie die Ursache mit Hilfe der Liste KMG-Fehler im Dialogfeld Ausführungsoptionen. PC-DMIS fordert Sie dann auf, den Messpunkt erneut aufzunehmen. MANUELLER_AUSLÖSER PUNKT-Befehle sind an allen Standardpositionen innerhalb des Bearbeitungsfensters zulässig.
Diese Option funktioniert nur im Online-Modus.
Bereich "ManuellerAuslöser Punkt" auf der Registerkarte "Taster-Trigger Optionen"
Auslösertoleranz verwenden - Durch Auswahl dieses Kontrollkästchens wird der Befehl MANUELLER_AUSLÖSER PUNKT aktiviert. Bei den Befehlen im Bearbeitungsfenster, die auf den eingefügten Befehl MANUELLER_AUSLÖSER PUNKT folgen, wird die Funktion "Manueller Auslöser Punkt" wie definiert verwendet.
Wenn Sie dieses Kontrollkästchen nicht markieren und auf die Schaltfläche Befehl einfügen klicken, fügt PC-DMIS die Befehlszeile zwar in das Bearbeitungsfenster ein, aktiviert den Befehl jedoch nicht. Die Auslöserradiusfunktion ist nur aktiviert, wenn die Option aktiviert ist.
Auslöserradius - In diesem Feld können Sie einen Wert für den Toleranzradius eingeben. Wenn der Taster ausgelöst wird, wird überprüft, ob er sich innerhalb dieses Toleranzbereichs befindet. Ist dies der Fall, wird der Messpunkt akzeptiert. Andernfalls wird er verworfen, und Sie werden zur Aufnahme eines weiteren Messpunkts aufgefordert.
Befehl einfügen - Durch Klicken auf die Schaltfläche Befehl einfügen wird der Befehl MANUELLER_AUSLÖSER PUNKT für die aktuelle Messroutine in das Bearbeitungsfenster mit den folgenden Optionen eingefügt.
Die Befehlszeile lautet:
MANUELLER_AUSLÖSER PUNKT/ TOG1, RAD
TOG1 - Dieses Umschaltfeld entspricht dem Kontrollkästchen Ein. Es zeigt entweder EIN oder AUS an.
RAD - Dieses Feld enthält den Wert für den Toleranzbereich und entspricht dem Feld Auslöserradius. Dieser Wert ist der Abstand von dem tatsächlichen Punkt, an dem PC-DMIS den Messpunkt akzeptiert.
