Bei einem tragbaren Armgerät gehen Sie wie folgt vor, um einen Punkt auf einer Oberfläche zu messen. Verwenden Sie den Tasterschaft für die Tasterkompensation:
Platzieren Sie den Taster auf der oberen Fläche so, dass der Tasterschaft aufwärts gerichtet ist (im rechten Winkel zur Oberfläche) von der Punktposition (B). Der Punkt wird in Richtung (A) des Tasterschaftes kompensiert.
Richtige Position (links) und Falsche Position (rechts)
Drücken Sie auf dem Arm die Taste Messpunkt.
Drücken Sie auf dem Arm die Taste Fertig. Beachten Sie, dass der Messpunkt dem Bearbeitungsfenster hinzugefügt wurde.
Drücken Sie bei hervorgehobenem Punkt auf F9, um das Dialogfeld Gemessener Punkt aufzurufen.

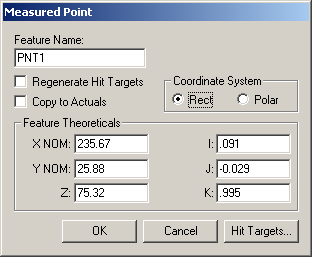

Beispiel "Gemessener Punkt", wobei der Messpunktvektor nach oben zeigt.
Beachten Sie, dass die IJK-Werte im Beispiel normalerweise nach oben zeigen (0,0,1). Diese Werte sollten grundsätzlich mit dem Oberflächenvektor an der Position des Punktes übereinstimmen.
Wenn Sie einzelne Punkte messen, achten Sie darauf, den Taster lotrecht (im rechten Winkel) zur Oberfläche zu halten.
