Mit der Schnittstelle Quick Start für Ihr tragbares Gerät können Sie verschiedene Ausrichtungen erstellen. Die hier angegebenen grundlegenden Beispielausrichtungen beziehen sich direkt auf Leica-Reflektoren und T-Taster. Die Richtlinien gelten jedoch für alle tragbaren Geräte.
Beispiel einer Ebene/Gerade/Punkt-Ausrichtung mit CAD und Reflektoren
Importieren Sie ein CAD-Modell. Siehe "Importieren von Nenndaten".
Wählen Sie die Option Ausrichtungen | Ebene/Gerade/Punkt aus der Schnittstelle Quick Start aus.

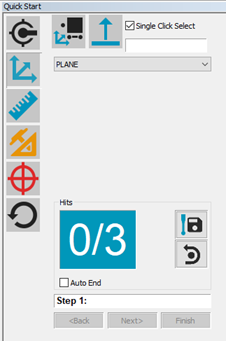

Schnittstelle "Quick Start" mit Ebene/Gerade/Punkt-Ausrichtung
Folgen Sie den Anweisungen der Schnittstelle "Quick Start" zum Messen von Ausrichtungselementen.
Obwohl noch nicht mit dem Werkstück ausgerichtet, sollten Sie sicherstellen, die "Methode 'Verhaltene Messpunkte'" zur Aufnahme von Messungen anzuwenden. Weitere Informationen über "verhaltene Messpunkte" finden Sie im Thema "Registerkarte 'Optionen'" im Abschnitt "Schnittstelle 'Leica'".
Über die Option "Messpunkt aufnehmen" (STRG + H) wird die derzeitige stationäre Messung intern gespeichert. Nach dem Verschieben des Vektorabstandes berechnet PC-DMIS den IJK-Vektor zwischen dem ersten und zweiten Punkt und kompensiert den Versatz des daraus resultierenden Punktes entsprechend.
Für Reflektorbewegung dargestellter Vektorabstand
Beispiel einer Ebene/Gerade/Gerade-Ausrichtung mit CAD und T-Taster
Importieren Sie ein CAD-Modell. Weitere Informationen finden Sie auch unter "Importieren von CAD-Daten oder Messroutinedaten" im Kapitel "Verwenden von erweiterten Dateioptionen" in der Hauptdokumentation von PC-DMIS.
Klicken Sie auf der Symbolleiste Grafikmodi auf das Symbol Programmmodus (
).
Wählen Sie in derselben Symbolleiste den Modus für Ihre CAD-Daten aus:
Drahtmodus - Wird für CAD mit Drahtmodell- und Punktdaten verwendet.
Flächenmodell - Wird für CAD mit Flächendaten verwendet.
Wählen Sie die Option Ausrichtungen | Ebene/Gerade/Gerade aus der Schnittstelle Quick Start aus.
Folgen Sie den Anweisungen der Schnittstelle "Quick Start" zum Messen von Ausrichtungselementen im Programmiermodus.

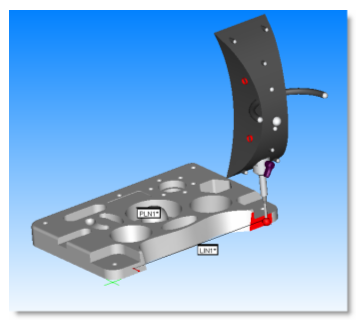

Messen von Ausrichtungselementen mit einem T-Taster
Sobald die Software die Messroutine abgeschlossen hat, führen Sie sie mit Strg + Q aus oder wählen Sie den Menüpunkt Datei | Ausführen.
Obwohl noch nicht mit dem Werkstück ausgerichtet, sollten Sie sicherstellen, die "Methode 'Verhaltene Messpunkte'" zur Aufnahme von Messungen anzuwenden. Weitere Informationen über "verhaltene Messpunkte" finden Sie im Thema "Registerkarte 'Optionen'" im Abschnitt "Schnittstelle 'Leica'".
Erstellen von Ausrichtungen im Offline-Betrieb
Es ist auch möglich, eine Ausrichtung offline mit zuvor gemessenen Elementen zu erstellen. Wählen Sie dazu die Elemente aus dem Bearbeitungsfenster aus, anstatt sie über die Schnittstelle Quick Start zu messen.
