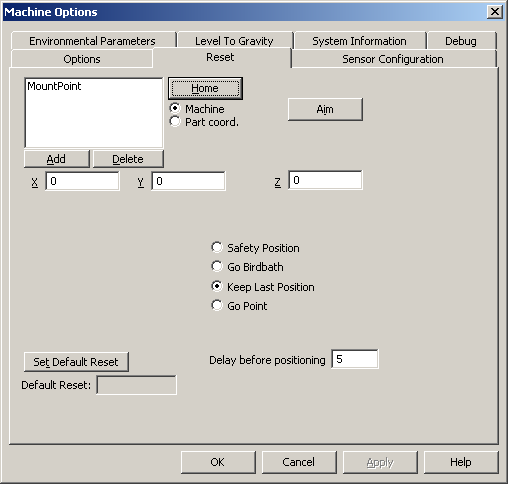

Dialogfeld "KMG-Optionen" - Registerkarte "Rücksetzen"
Nullpunktfahrt - Dadurch wird der Laser auf die Vogelbadposition gerichtet.
Optionen KMG und Werkstückkoordinate - Wählen Sie KMG, wenn Sie Maschinenkoordinaten verwenden, oder Werkstückkoordinaten, wenn Sie Werkstückkoordinaten verwenden.
Zielen - Wählen Sie einen Punkt aus der Liste der rückgesetzten Punkte aus und klicken Sie auf Zielen, um den Laser zum angegebenen Punkt zu bewegen.
Hinzufügen - Klicken Sie auf diese Schaltfläche, um das Dialogfeld Punkt zu öffnen. Geben Sie einen Titel und die XYZ-Werte ein und klicken Sie auf Erzeugen. Der neue Punkt wird der Liste rückgesetzter Punkte oben hinzugefügt. Angenommen, auf einer Autotür wurden an bestimmten Positionen Reflektoren befestigt. Diese Positionen können dann mit Tür1, Tür2, Tür3 usw. bezeichnet werden.
Löschen - Wählen Sie einen Punkt aus der Liste der rückgesetzten Punkte aus und klicken Sie auf Löschen. Der ausgewählte Punkt wird gelöscht.
Optionen "Rücksetzen" - Wenn ein Laserstrahl unterbrochen wird, gehen Sie folgendermaßen vor:
Sicherheitsposition - Der Tracker zeigt auf die sichere Position, die auch als "Parkposition" bezeichnet wird.
Zurück zum Vogelbad - Der Tracker geht zurück zur Vogelbadposition.
Letzte Position beibehalten - Der Laserstrahl bleibt an seinen derzeitigen Positionen und rastet dementsprechend (wenn möglich) ein.
Gehe zu Punkt - Zeigt auf den standardmäßigen Rücksetzpunkt.
Rücksetzpunkt festlegen - Wählen Sie aus der obigen Liste (links neben der Schaltfläche Nullpunkt) einen Punkt aus und klicken Sie auf Rücksetzpunkt festlegen. Dies ist nun der Rücksetzpunkt. Wenn der Strahl zum Reflektor unterbrochen ist, zeigt der Laser auf die vorgegebene Rücksetzpunkt.
Verzögerung vor Positionierung - Gibt den Zeitraum, bevor der Tracker auf die nächste Position zeigt, in Millisekunden an.
