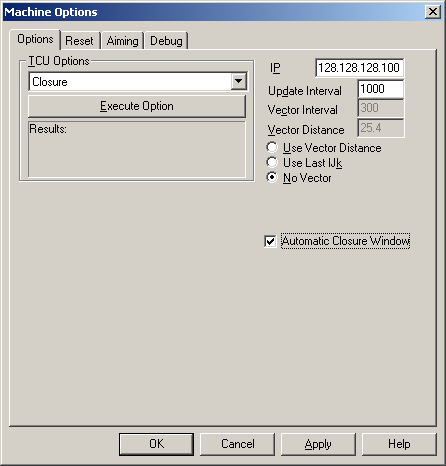

Dialogfeld "KMG-Optionen" - Registerkarte "Optionen"
Die Registerkarte Optionen liefert die Mittel zur Ausführung verschiedener TCU-Optionen (TCU steht hier für "Tracker Control Unit") und zur Konfiguration von Kommunikation und anderer Parameter. TCU-Optionen sind auch als Menüoptionen verfügbar.
TCU-Optionen - Über diesen Bereich können Sie folgende Optionen ausführen:
Closure - Öffnet das Fenster Closure. Weitere Informationen finden Sie unter "Verwenden des Closure-Fensters".
Nullpunktfahrt - Laser-Tracker zeigt in Richtung Nullpunktposition.
Ausloggen - Loggt vom SMX-Tracker aus.
Einloggen - Loggt beim SMX-Tracker ein.
Motoren ein - Rastet die horizontalen und vertikalen Tracker-Kopf-Motoren ein, um manuelle Tracker-Kopf-Bewegungen zu ermöglichen.
Motoren aus - Kuppelt die horizontalen und vertikalen Tracker-Kopf-Motoren aus, um manuelle Tracker-Kopf-Bewegungen anzuhalten.
Funktionsfähigkeit - Siehe "Funktionsfähigkeit prüfen".
TrackerPad - Öffnet das Dialogfeld TrackerPad, um den Faro-Lasertracker einzurichten. Weitere Informationen finden Sie in der Dokumentation Ihres Faro-Trackers.
Aufwachen - Ermöglicht es Ihnen, die Zeit für das Einschalten des Lasers einzustellen.
TCU-Optionen stehen für Sie in der Symbolleiste und Menü Tracker zur Verfügung.
IP-Adresse - Bestimmt die IP-Adresse Ihrer Laser-Tracker-Steuereinheit (Standard 128.128.128.100).
Aktualisierungsintervall - Gibt die Zeit in Millisekunden an, in der das System die Ebenen überprüft und Aktualisierungen vornimmt.
Vektorintervall -
Vektorabstand - Definiert die Entfernung von der Messpunktposition, zu der Sie den T-Taster/Reflektor fahren müssen, bevor die Software einen "Verhaltener Messpunkt" aufnimmt.
Beispiel mit Vektorabstand und -bewegung
"Verhaltener Messpunkt" - Ändert den Vektor auf die Gerade zwischen der Stelle, an der Sie zuerst die Schaltfläche "Messpunkt" niederdrücken (an der Position "Normaler Messpunkt") und der Stelle, an der Sie die Schaltfläche "Messpunkt" loslassen. Diese Gerade muss länger als der Wert in Vektorabstand verwenden sein, damit ein "verhaltener Messpunkt" erfolgreich registriert werden kann.
"Normaler Messpunkt" - Ein "Normaler Messpunkt" wird aufgenommen, wenn Sie die Schaltfläche "Messpunkt" an gleicher Stelle drücken und wieder loslassen.
Vektoroption: Wählen Sie eine der folgenden Vektoroptionen:
Vektorabstand verwenden - Bietet die Möglichkeit, den Vektor mit Hilfe eines "verhaltenen Messpunktes" festzulegen.
Letzten IJK-Wert verwenden: Verwendet dieselben IJK-Vektorwerte aus dem zuletzt gemessenen Punkt.
Kein Vektor: Wenn diese Option ausgewählt ist, können Sie durch Drücken und gleichzeitiges Halten einer Taste am T-Taster Scandaten erzeugen.
Kontrollkästchen AutoClosure-Fenster - Wenn dieses Kontrollkästchen aktiviert ist, dann wird automatisch das Closure-Fenster geöffnet, wenn sich der Reflektor ganz in der Nähe der Nullpunktposition (auch als "Nest" bezeichnet) befindet.
