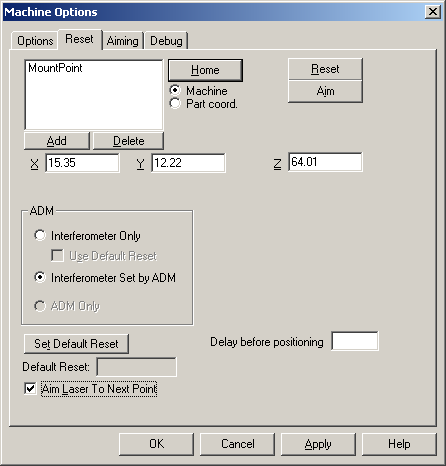

Dialogfeld "KMG-Optionen" - Registerkarte "Rücksetzen"
Nullpunktfahrt - Mit dieser Taste können Sie den Laser auf die Vogelbadposition ausrichten.
KMG oder Werkstückkoordinaten - Diese Optionen definieren das zu verwendende Koordinatensystem. Wählen Sie KMG, wenn Sie Maschinenkoordinaten verwenden, oder Werkstückkoordinaten, wenn Sie Werkstückkoordinaten verwenden.
Zielen - Mit dieser Taste können Sie den Laser auf einen Punkt richten. Wählen Sie einen Punkt aus der Liste Rücksetzpunkt aus und klicken Sie auf Zielen, um den Laser zum angegebenen Punkt zu bewegen.
Hinzufügen - Diese Schaltfläche öffnet das Dialogfeld Punkt, um einen Punkt zur Liste oben hinzuzufügen. Geben Sie im Dialogfeld Punkt einen Titel und die XYZ-Werte ein. Klicken Sie dann auf Erzeugen. Der neue Punkt wird der Liste hinzugefügt. Angenommen, auf einer Autotür wurden an bestimmten Positionen Reflektoren befestigt. Diese Positionen können dann mit Tür1, Tür2, Tür3 usw. bezeichnet werden.
Löschen - Diese Schaltfläche entfernt einen ausgewählten Punkt aus der Liste oben.
ADM
Nur Interferometer - Diese Option erlaubt den Einsatz eines Interferometer-Laser für Entfernungsmessungen. Beim Starten oder Neustart einer Messung wird diese typischerweise aus dem Vogelbad initialisiert.
Standardrücksetzung verwenden - Dieses Kontrollkästchen bewegt den Laser Tracker auf den aktuellen Rücksetzungspunkt.
Interferometer eingestellt durch ADM - Diese Option verwendet den Interferometer-Laser für Entfernungsmessungen. Wenn das Ziel durch den Laser-Tracker verloren geht, findet es der ADM-Laser. Sobald der ADM-Laser das Ziel lokalisiert und die Entfernung einstellt, berechnet der Interferometer-Laser alle Entfernungsmessungen.
Nur ADM - Diese Option lässt die Software alle Abstandsmessungen mit dem ADM-Laser berechnen. Wenn das Ziel durch den Laser-Tracker verloren geht, findet es der ADM-Laser.
Standardrücksetzung festlegen - Diese Schaltfläche setzt den ausgewählten Punkt aus der Liste als Standardrücksetzung fest. Wenn der Strahl zum Reflektor unterbrochen ist, zeigt der Laser auf diesen Punkt.
Verzögerung vor Positionierung - In diesem Feld können Sie einen Wert eingeben, den die Software verwendet, um die Zeit in Millisekunden zu definieren, bevor der Laser-Tracker auf die nächste Position zeigt.
Laser auf nächsten Punkt richten - Aktivieren Sie dieses Kontrollkästchen, damit der Laser-Tracker nach Abschluss des vorherigen Punktes zum nächsten Punkt übergeht.
