Reflektordefinitionen werden zusammen mit den Flächenversätzen automatisch vom emScon-Server empfangen und sind über die Symbolleiste Einstellungen verfügbar. Nachdem die standardmäßigen Reflektoren im Einsatz sind, besteht keine Notwendigkeit, neue Taster zu definieren.
Sobald ein Reflektor vom Tracker-System erkannt worden ist, erscheint das Dialogfeld Tasterdatei wählen. Damit können Sie den entsprechenden Reflektor auszuwählen.
Tasterkompensation und Versatzrichtung
Um eine Fläche oder ein Element mit Hilfe eines Reflektors zu scannen, muss sich das Programm im Scanmodus befinden. Hierzu wählen Sie die Menüoption Vorgang | Starten/Anhalten Fortfahren aus, um den Modus "Fortfahren" zu starten.
Im Modus "Fortfahren" können Sie Punkte für die Reflektorposition schrittweise aufnehmen.
Der Scanvorgang wird, wenn ein Reflektor verwendet wird, durch Betätigen auf STRG + I ausgeführt.
Durch nochmaliges Drücken auf STRG + I wird der kontinuierliche Scanvorgang angehalten.

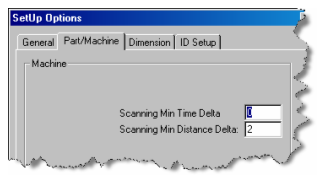

Die Optionen Kleinstes Zeitdelta für Scans und Kleinstes Abstandsdelta für Scans können über die Registerkarte Werkstück/Maschine des Dialogfeldes Setup-Optionen, das über die Menüoption Bearbeiten | Einstellungen | Einrichten aufgerufen wird, eingestellt werden. Der Standardwert für den Punktabstand lautet 2 mm.
Erweitertes Scannen
Viele erweiterte Scans, wie den Schnittscan, den Mehrschnittscan usw., sind durchführbar. Erstellen Sie Scans über die Menüoption Einfügen | Scan. Weitere Informationen zum "Erweiterten Scannen" finden Sie unter "Scan Ihres Werkstücks: Einleitung" im Kapitel "Scannen Ihres Werkstücks" in der Hauptdokumentation von PC-DMIS.
