Die Sichtbarkeit der Tracker-Statusleiste kann über den Menüeintrag Ansicht | Statusleiste | Tracker verändert werden.

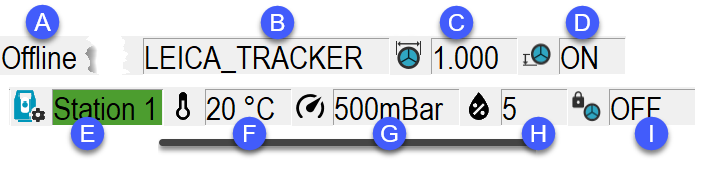

Statusleiste für 6DOF-Maschinen
Anzeige für Systemlaser-Status - Dieses Feld zeigt den Status des Laser-Tracker-Systems an.
Keine Farbe (Offline) - Das System ist nicht online.
Grün (Bereit) - Das System ist bereit zum Messen.
Gelb (Beschäftigt) - Das System misst gerade.
Rot (Nicht bereit) - Das System ist nicht zum Messen bereit. Grund hierfür könnte ein unterbrochener Strahl oder eine Nichtübereinstimmung des T-Taster-Reflektors sein.
Blau (6DoF-Fehler) - Die Kamera kann keine ausreichende Menge von LEDs auf dem Gerät (normalerweise T-Taster) erfassen, um die Ausrichtung des Tasters korrekt zu berechnen.
Tastername - Dieses Feld gibt den Namen des Tasters an, die Sie im Dialogfeld Taster-Hilfsprogramme definiert haben.
Tasterdurchmesser - Dieses Feld gibt den Durchmesser der Tastspitze an, die Sie im Dialogfeld Taster-Hilfsprogramme definiert haben.
Tasterkompensation - Dieses Feld gibt an, ob die Tasterkompensation aktiviert ist (Einfügen | Parameter | Taster | Tasterkompensation).
Anzeige Aktive Stationen - Dieses Feld zeigt an, welche Station momentan aktiv ist. Mit einem Doppelklick auf dieses Feld können Sie das Dialogfeld Stationsmanager öffnen, um Stationen hinzuzufügen oder zu löschen.
Rot (nicht ausgerichtet) - Dies bedeutet, dass die Software die Position der Station noch nicht berechnet hat.
Grün (ausgerichtet) - Dies zeigt an, dass die Software die Position der Station berechnet hat.
Temperatur - Hier wird die Temperatur angezeigt, wenn eine Wetterstation angeschlossen ist.
Druck - Hier wird der Druck angezeigt, wenn eine Wetterstation angeschlossen ist.
Feuchtigkeit - Hier wird die aktuelle Feuchtigkeit angezeigt, wenn eine Wetterstation angeschlossen ist.
Wenn keine Wetterstation an das Gerät angeschlossen ist, können Sie Temperatur, Druck und Luftfeuchtigkeit mit einem Doppelklick auf die Felder eingeben.
PowerLock (AN/AUS) - Wenn diese Option auf AN gesetzt ist, rasten Tracker-Systemen, die über die PowerLock-Funktion verfügen, automatisch am Reflektor ein. Wenn auf AUS gestellt, müssen Sie den Strahl zum Einrasten manuell einfangen.
Statusleistenunterschiede für 3D-Maschinen
Die meisten Elemente in einer Statusleiste für 3D-Maschinen sind identisch mit denen, die für 6doF-Maschinen verwendet werden. Je nach Hardware und Konfiguration kann Ihre Statusleiste jedoch einige dieser zusätzlichen Symbole enthalten.
Verbindungssymbole:
- Das Gerät ist an das Stromnetz angeschlossen.
- Das Gerät ist batteriebetrieben.
- Die Steuereinheit ist an das Stromnetz angeschlossen.
- Die Steuereinheit ist batteriebetrieben.
Symbole Tracker-Messprofilmodus:
- Kein Profil
- Standardprofil
- Schnelles Profil
- Präzises Profil
- Außenprofil
Die Symbole für Tracker-Messprofilmodus erfordern Firmware ab Version 2.0.
Wenn PC-DMIS aus irgendeinem Grund den Tracker-Messprofilmodus nicht bestimmen kann, erscheint in der Symbolleistenschaltfläche und der Statusbar für das Messprofil ein 'Kein Profil'-Symbol (). Wählen Sie dann das Messprofil von der Symbolleistenschaltfläche oder dem Tracker-Menü.
Tastmodus-Symbole:
- Standard
- Einfach
- Fest
- Zwei Flächen
