PC-DMIS Portable unterstützt eine Vielzahl von starren (taktilen) Tastern.
Ab der PC-DMIS-Version 2021.1 können Sie die Komponenten des taktilen Tasters des tragbaren Arms Romer RDS trennen. Dadurch können Sie den Tasterkörper ausblenden, wenn er die Sicht auf Elemente im Grafikfenster behindert.
Wenn Sie eine Version von PC-DMIS vor Version 2021.1 verwendet haben und ein Update auf Version 2021.1 oder höher durchführen, müssen Sie die ursprünglichen Dateien des taktilen Tasters Romer RDS (.PRB) nur einmal löschen, nachdem Sie das Update abgeschlossen haben. Nachdem Sie die Dateien des taktilen Tasters gelöscht und PC-DMIS gestartet haben, erstellt die Software die Dateien des taktilen Tasters automatisch neu, wenn Sie eine Verbindung zu einem tragbaren Arm herstellen. Sie können dann die einzelnen Komponenten im Dialogfeld Taster-Hilfsprogramme sehen.

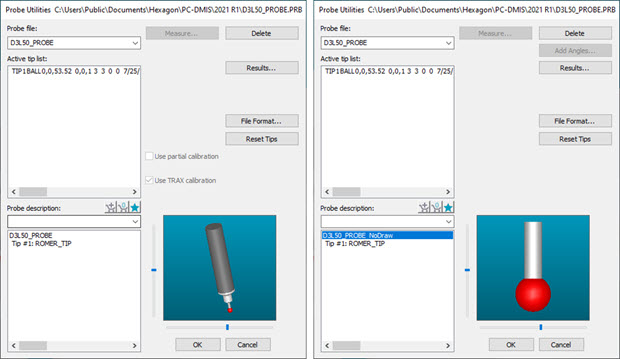

Beispiel für Dialogfeld Taster-Hilfsprogramme vor und nach Ausblenden der tragbaren Komponenten des taktilen Tasters
Bei Auswahl eines starren Tasters erwartet PC-DMIS einen Taster, der bei Berührung des Werkstücks nicht automatisch reagiert. Sie können keine CNC-Kalibrierung mit einem starren Taster durchführen. Achten Sie darauf, dass Sie den richtigen Tastertyp auswählen.
Beim Messen mit einer Arm-Maschine wird empfohlen, den Taster so zwischen Ihren Fingern zu halten, dass Sie die Tasten leicht mit Ihrem Daumen erreichen können.
Beim Messen geometrischer Elemente (Geraden, Kreise, Ebenen usw.) wird PC-DMIS den Tasterradius basierend auf dem aufgelösten Element selbst kompensieren anstatt anhand der einzelnen kompensierten Punkte.
Angenommen Sie messen eine Ebene. Die einzelnen Messpunkte, aus denen sich das Ebenenelement zusammensetzt, müssen nicht mit der Tasterachse senkrecht zur Oberfläche des Elements gemessen werden.
PC-DMIS Portable überwacht die Tasterachse des ERSTEN MESSPUNKTS beim Messen eines Kreises, Kegels oder Zylinders, um zu bestimmen, ob Sie den Innen- (ID) oder den Außendurchmesser (OD) messen.
In den meisten Fällen können Sie den Taster physisch nicht an der Oberfläche eines ID-Kreises ausrichten, ohne dass dabei eine Beeinflussung von der anderen Seite des Kreiselements auftritt. Der Taster sollte so weit wie möglich in Richtung des Kreismittelpunkts gekippt werden, um einen Innendurchmesserkreis zu registrieren, bzw. so weit weg wie möglich vom Mittelpunkt, um einen Außendurchmesser zu registrieren.
Nach der Messung eines Innendurchmesser- oder eines Außendurchmesserkreises können Sie überprüfen, ob PC-DMIS den Kreistyp richtig erkannt hat, indem Sie auf dem markierten Element die Taste F9 im Bearbeitungsfenster drücken. Prüfen Sie die Option Art des Kreises.
