Dieser Eintrag legt fest, ob die Lochsuche nach dem letzten Messpunkt angepasst werden soll. Setzen Sie diese Option auf FALSCH, wenn die Gefahr besteht, dass die Kante des Merkmals mit dem Schaft oberhalb der Tastspitze in Berührung kommt.
Eintragsname: AdjustFindHoleByLastHit
Eintragstyp: WAHR/FALSCH-Wert. Der Standardwert lautet FALSCH.
Dies kann problematisch sein, wenn der Tastspitzenwinkel vom Vektor des Merkmals abweicht. Wenn der Vektor der Spitze ausreichend parallel zum Vektor des Merkmals ist, dann berührt er immer die Kugel und nicht den Schaft. In diesem Bild hat das DSE jedoch eine Auflösung von mindestens 5 Grad. Dies bedeutet, dass der Schaft mit der Seite des Werkstücks in Kontakt kommt, wenn er sich bewegt, um einen Messpunkt im Loch aufzunehmen:

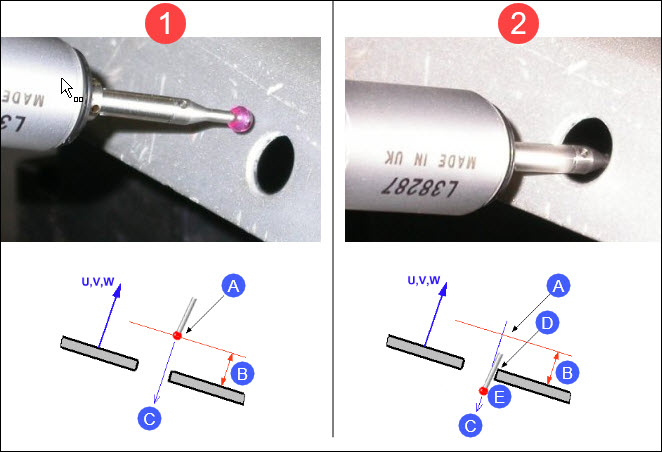

Die obige Abbildung 1 zeigt die Bewegung zum Loch:
A - Bewegung
B - Antastabstand
C - Suchrichtung
Die obige Abbildung 2 zeigt den Schaft, der die Seite des Werkstücks berührt, wenn er sich entlang der Suchrichtung bewegt, um einen Messpunkt aufzunehmen:
A - Bewegung
B - Antastabstand
D - Schaftkontakt
E - Messpunkt registriert an der Tastspitze

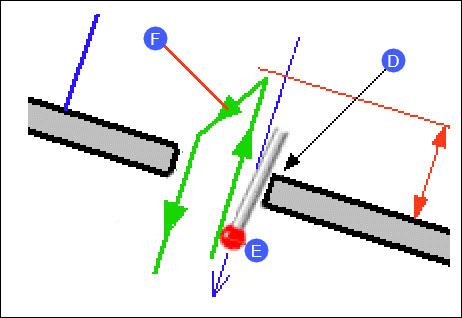

Im obigen Fall, nachdem der Schaft die Seite des Werkstück berührt hat, wenn dieser Eintrag WAHR ist, führt dies zu einer schlechten Annäherung an das Loch:
D - Schaftkontakt
E - Messpunkt an der Tastspitze
F - Fehlerhafte Bewegung

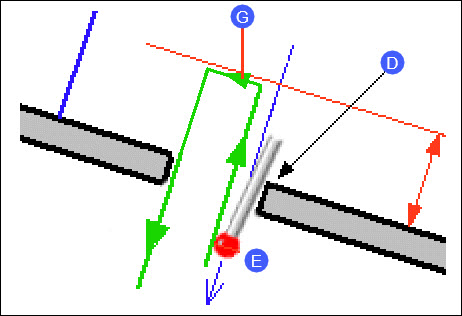

Im obigen Fall, nachdem der Schaft die Seite des Werkstück berührt hat, wenn dieser Eintrag FALSCH, führt dies zu einer guten Annäherung an das Loch:
D - Schaftkontakt
E - Messpunkt
G - Korrekte Bewegung
