Verwenden Sie die Einträge DccIndent, DccIndent2 und DccIndent3 für diese Änderungen anstatt dieser Einträge. Weitere Informationen finden Sie unter "DccIndent, DccIndent2, DccIndent3".
Mit diesen Einträgen können Sie den Standardwert für die Option Einzug festlegen, der beim Erstellen der u. a. Auto-Elemente verwendet wird.
Das Dialogfeld Auto-Element für Eckpunkt zeigt zum Beispiel die drei Einrückungsoptionen auf der Registerkarte Stützpunkte-Eigenschaften taktil der Taster-Werkzeugleiste.

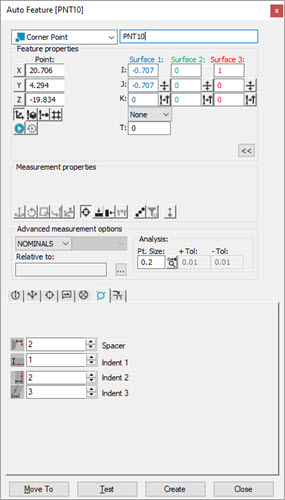

Dialogfeld "Auto Element" - Eckpunkt mit drei Einzugsoptionen
Die Einzugswerte stellen den Mindestversatz zwischen der Punktposition und der angegebenen Position auf jeder Fläche dar.
Eintragsname: PTP_Indent, PTP_Indent2, PTP_Indent3
Eintragstyp: Reelle Zahl zur Angabe der Einzugsentfernung. Der Standardwert lautet 0.
Die Verwendung dieser drei Einträge hängt vom Typ des Auto-Elements ab:
Kantenpunkt
Der Wert PTP_Indent entspricht der Option Einzug 1 und ist der Versatzabstand von der Punktposition zum ersten Treffer auf jeder Seite der Biegung (oder Kante).
Winkelpunkt
Der Wert PTP_Indent entspricht der Option Einzug 1 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der ersten Oberfläche der Biegung.
Der Wert PTP_Indent2 entspricht der Option Einzug 2 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der zweiten Oberfläche der Biegung.
Eckpunkt
Der Wert PTP_Indent entspricht der Option Einzug 1 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der ersten der drei Ebenen.
Der Wert PTP_Indent2 entspricht der Option Einzug 2 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der zweiten der drei Ebenen.
Der Wert PTP_Indent3 entspricht der Option Einzug 3 und ist der Versatz zwischen dem Punkt und den Stützpunkten auf der dritten der drei Ebenen.
Kerbe
Der Wert PTP_Indent entspricht der Option Einzug 1. Es handelt sich um den Abstand von der Kante des offenen Endes der Kerbe, an der die parallelen Seitenmesspunkte aufgenommen werden.
