PC-DMIS Vision unterstützt die Verwendung eines Ring-Kalibriernormals für die Tasterversatzkalibrierung. Das Ring-Kalibriernormal wird für Optik- und Multisensormaschinen verwendet. Informationen hierzu finden Sie im Thema "Tasterversatz kalibrieren".

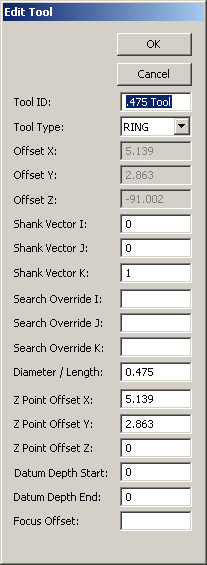

Dialogfeld "Kalibriernormal hinzufügen" – Ringkalibriernormal
Legen Sie die folgenden Werte für das Ringkalibriernormal fest:
Kalibriernormal-ID: Geben Sie einen erklärenden Namen für das Ringkalibriernormal an.
Kalibriernormaltyp: "Ring" ist ausgewählt.
Schaftvektor IJK: Gibt den Vektor der Mittelachse des Ring-Kalibriernormals an.
Sucheingriff IJK:Der Benutzer kann in diesen Dialogfeldern einen Vektor angeben, der von PC-DMIS zur Bestimmung der effizientesten Reihenfolge zur Messung aller Tastspitzen verwendet wird, wenn das Kontrollkästchen Benutzerdef. Reihenfolge des Dialogfelds Taster-Hilfsprogramme aktiviert wird.
Durchmesser: Gibt den Durchmesser des Lochs oder der Bohrung der Ring-Messlehre an.
Z-Punkt Versatz X: Gibt den X-Versatz des Z-Wert-Messpunkts von der oberen Mitte der Bohrung an.
Z-Punkt Versatz Y: Gibt den Y-Versatz des Z-Wert-Messpunkts von der oberen Mitte der Bohrung an.
Z-Punkt Versatz Z: Gibt den Z-Versatz des Z-Wert-Messpunkts von der oberen Mitte der Bohrung an.
Anfang Bezugstiefe: Gibt die Mindesttiefe in der Bohrung an, wobei der Bohrungszylinder der Bezug ist.
Ende Bezugstiefe: Gibt die Maximaltiefe in der Bohrung an, wobei der Bohrungszylinder der Bezug ist.
Fokusversatz: Gibt den Abstand in Z von der Stirnoberfläche zur Bohrungskreis-Fokushöhe an.
