Laser-Ansicht

Wenn der chromatische Weißlichtsensor (CWS) der aktive Taster der Messroutine ist, fügt PC-DMIS Vision eine Registerkarte Laser mit einer Spektrum-Zeichnung ein. Wenn die Software die Messroutine nicht ausführt, dann zeigt die Spektrum-Zeichnung die Struktur ("Geräusch") des CWS-Signals. Dies wird Sie bei der Auswahl der optimalen Einstellungen für Parametern wie Beleuchtung und Frequenz unterstützen.

Folgendes sollte beachtet werden:

Die Mindestanforderungen für die Verwendung der Spektrum-Zeichnung sind:

X-Achse - Die X-Achse des Spektraldiagramms stellt den Gesamtbereich des kalibrierten Abstands des Sensors dar. Wenn sich die Z-Achse in positiver Richtung bewegt, bewegt sich die Spitze der Zeichnung von links nach rechts.

Y-Achse - Die Y-Achse der Spektrum-Zeichnung repräsentiert die Signalstärke. Für die besten Ergebnisse der Abstandsmessung sollte eine einzige und scharfe Spitze (siehe folgendes Beispiel) zu sehen sein:

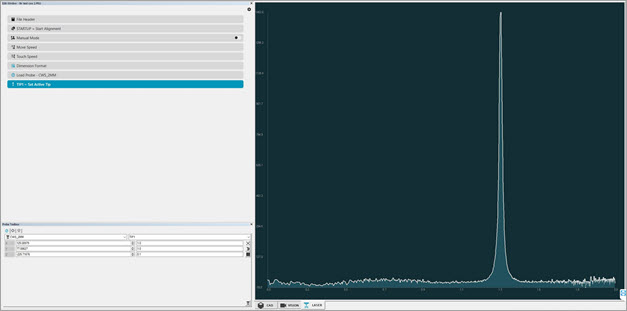

Beispiel der CWS-Spektrum-Grafik in Registerkarte "Laser"
