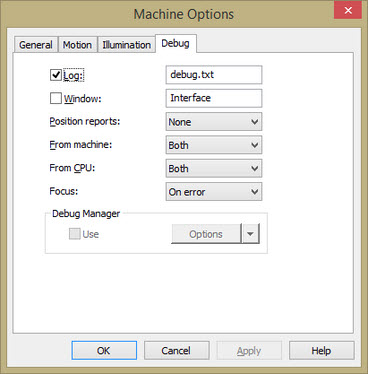

Dialogfeld "KMG-Optionen" - Registerkarte "Fehler suchen", wenn mit einer Vision-Maschine verbunden
PC-DMIS Vision kann eine Datei erstellen, in der alle Kommunikationsvorgänge zwischen Soft- und Hardware während der Ausführung der Messroutine aufgezeichnet werden. Diese Debug-Datei ist beim Feststellen der Ursache jeglicher Probleme, die mit dem optischen Messsystem auftreten könnten, hilfreich.
Wenn mit einem optischen KMG verbunden, ist die Option Modus Fokus verfügbar:
Liste Fokus: Um Debug-Informationen in Bezug auf den Fokus auf optischen Systemen zu protokollieren, wählen Sie:
Keine - Keine Fokusprotokollierung
Bei Fehler - Fokusdaten werden nur protokolliert, sobald ein Fokusfehler auftritt.
Immer - Fokusdaten werden immer protokolliert.
Der Standardname der Logdatei lautet debug_focus.txt.
Standardmäßig schreibt PC-DMIS die Debug-Datei in das Verzeichnis 'ProgramData'. Das ist normalerweise 'C:\ProgramData\Hexagon\PC-DMIS\<Version>' wobei <Version> Ihre PC-DMIS-Version ist.
Weitere Informationen hierzu finden Sie unter "Erzeugen einer Debug-Datei" im Kapitel "Voreinstellungen" der Hauptdokumentation von PC-DMIS.
Weitere Informationen zu den Standardspeicherorten für PC-DMIS-Dateien finden Sie unter "Informationen zu den Dateiverzeichnissen" im Kapitel "Voreinstellungen"der Hauptdokumentation von PC-DMIS.
Bei der Ausführung auf einem KMG-V oder HP-C-x-Sensor wird die Registerkarte Fehler suchen über das Dialogfeld CMMI einrichten aufgerufen. Optikbezogene und standardmäßige KMG-Fehlerinformationen werden in dieselbe debug.txt-Datei geschrieben.
