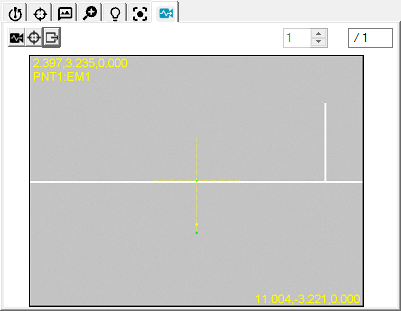

Taster-Werkzeugleiste - Registerkarte "Diagnostik"
Die Registerkarte Optik-Diagnostik bietet ein Verfahren zur Diagnostizierung von Problemen in den Fällen, in denen die Kantenerkennung versagt hat. Die Diagnostik erfasst ganz einfach Bitmap-Bilder und aktuelle Elementparameter. Sie können diese von PC-DMIS aus exportieren und zum technischen Kundendienst von Hexagon senden.
Um die Registerkarte Diagnostik zu verwenden, gehen Sie wie folgt vor
Klicken Sie auf die Schaltfläche Diagnostik
, sodass die Schaltfläche gedrückt ist und Bitmap-Bilder während der Ausführung der Kantenerkennung für das zugehörige Element erfasst werden.
Führen Sie das Element bei normaler Ausführung der Messroutine aus oder klicken Sie hierfür auf Test. Die Software sammelt Bitmap-Bilder der Live-Ansicht für jedes Elementziel.
Wenn das Element mehrere Ziele hat, können Sie auf die Nach-oben- und Nach-unten-Pfeile
klicken, um die erfassten Bilder durchzusehen.
Wählen Sie die Schaltfläche Overlays einblenden
, um in jedem Bild Overlay-Informationen einzuschließen. Wenn Sie diese Option wählen, erstellt PC-DMIS die Bilder mit Overlay-Informationen.
Klicken Sie auf die Schaltfläche Elementdiagnostik exportieren
, um Bitmap-Bilder und eine erläuternde Textdatei im PC-DMIS-Stamminstallationsverzeichnis zu erstellen. Die Software exportiert sowohl die Bitmap-Bilder als auch den Diagnosetext in diesen Formaten:
Bitmap-Bilder - Exportformat
Bitmap-Bilddateinamen verwenden diese Konvention:
<Name der Messroutine>_<Element-ID>_<Bildnummer>_von _<Gesamtzahl der Elementbilder><_O oder keine _O>.bmp
Beispiel: Vision1_KREIS5_1_von_3_O.BMP
Dateinamen, die mit "O" abschließen, beinhalten Overlay-Informationen.
Textdatei - Exportformat
PC-DMIS exportiert Textdateien als:
<Name der Messroutine>_<Element-ID>.txt
Beispiel: Vision1_KREIS5_F.TXT
