In PC-DMIS Vision positionieren Sie Ziele auf einem Element, um Messpunkte zu bestimmen. Der Typ des verwendeten Ziels wird entsprechend dem zu messenden Element automatisch ausgewählt.
Siehe nachstehendes Beispiel:
Die Messung eines Geradenelements verwendet ein rechteckiges Ziel.
Zur Messung eines Kreiselements wird ein ringförmiges Ziel verwendet.
Beispiel für Geraden- und Kreisziel
Elemente können durch ein oder mehrere Ziele gemessen werden. Im nachfolgenden Beispiel wird die Linie mit Hilfe von drei Zielen gemessen, wobei das mittlere Ziel nicht zur Datenerfassung verwendet wird.

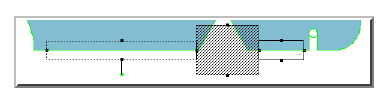

Beispiel für die Messung einer Linie anhand von drei Zielen
Die Größe des zu messenden Elements bestimmt den Umfang des Ziels. So kann beispielsweise ein kleiner Kreis, der in das Ansichtsfeld passt, mit einem einzigen Ziel gemessen werden, während für einen größeren Kreis, der die Grenzen des Ansichtsfeldes überschreitet, mehrere Ziele erforderlich sind, um seinen Umfang abzudecken. Nach der Auswahl des zu messenden Auto-Elements werden die Ziele wie folgt erstellt:
Durch Auswahl eines Elements aus dem CAD-Modell.
Durch manuelle Eingabe der Nennwerte.
Durch Erstellen von Messpunktzielen.
Weitere Informationen hierzu finden Sie unter dem Thema "Auto-Elemente mit einem Optik-Taster messen".
