Knappen Mätt rätvinkligt spår
Använd knappen Rätvinkligt spår när du ska skapa ett mätt rätvinkligt spår.
Du måste ta minst fem mätpunkter på spåret för att skapa ett mätt spår. För att göra detta, ta två mätpunkter på en av de långa sidorna och en mätpunkt på var och en av de övriga tre sidorna. Mätpunkterna ska tas i strikt medurs (CW) eller moturs (CCW) ordning.

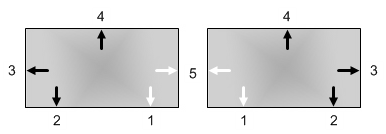

Exempel på ett autoelement av typen rätvinkligt spår med fem punkter i medurs (höger) och moturs (vänster) riktning
Du kan också skapa mätta spår från två punkter.
Två punkter
Detta är praktiskt när mäthuvudets sfär är större än urtagets diameter och du därför inte kan ta de nödvändiga mätpunkterna. För mer information, se "Skapa uppmätta spårelement på två punkter" i dokumentationen om PC-DMIS Portable.
