Knappen Mätt torus
Använd knappen Torus när du ska mäta mittpunktens diameter och ringdiameter för ett toruselement. Tyngdpunktsläget på de valda punkterna räknas också ut.
Du måste ta minst sex mätpunkter för att skapa en mätt torus. Ta de första tre mätpunkterna på en nivå på torusens centrumlinjecirkel (se diagrammen nedan). Dessa mätpunkter måste motsvara torusens riktning så att en tänkt cirkel genom de tre mätpunkterna skulle ha ungefär samma vektor som torusen.
Vy av torusen ovanifrån. Observera storaxeln (1), lillaxeln (2) och mittlinjecirkeln (3).
Om du riktar upp torusen och ser på den från ett fågelperspektiv, där Z+ pekar uppåt, mot dig, tar du de tre första mätpunkterna i motsols riktning för att ge torusen en vektor på 0,0,1. Om du tar mätpunkter i medsols riktning får torusen en vektor på (0,0,-1).
Du kan ta de resterande fyra mätpunkterna på en slumpmässig plats så länge de inte ligger på samma plan.

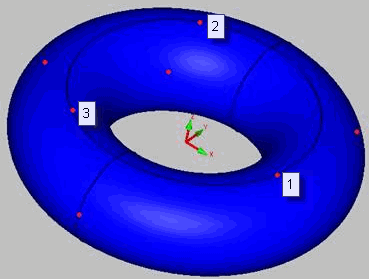

Exempel: Torus som har skapats av sju mätpunkter, där de tre första har tagits i moturs riktning
