Knappen Autopolygon
Med det automatiska mätningsalternativet för polygon kan du definiera och infoga ett
polygonautoelement i mätrutinen. En polygon är ett element som består av minst tre lika långa sidor.
Sexkantiga och åttakantiga former är båda polygonelement.
Det här autoelementet används främst för att mäta muttrar och bultar.
Om du vill definiera och infoga en typ av polygon öppnar du dialogrutan Autoelement för en polygon (Infoga | Element | Autoelement | Polygon).

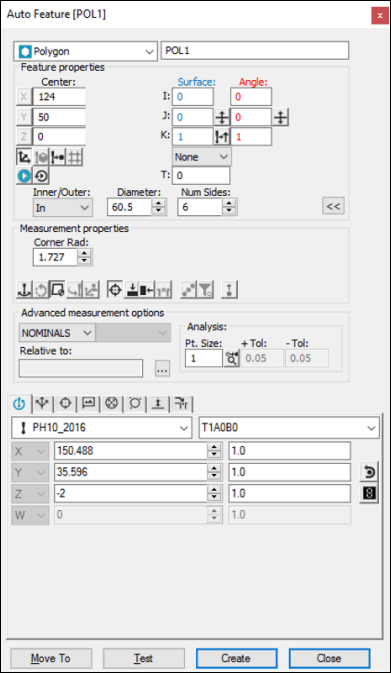

Dialogrutan Autoelement – polygon
Skapa elementet med en av följande metoder i den för närvarande öppna dialogrutan.
Använda CAD-modellen
Öppna dialogrutan för autoelementet Polygon (Infoga | Element | Autoelement | Polygon).
I rutan Sidor anger du antalet sidor för polygonelementet.

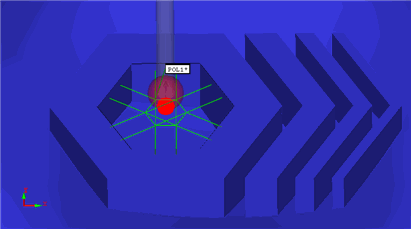

Klicka en gång på det önskade polygonelementet i Grafikfönstret. Mittpunktsinformationen för polygonen fylls i och preliminära körvägar ritas. När du gör ändringar i dialogrutan sker dynamiska uppdateringar för att återspegla ändringarna.
CAD-toleranser kan påverka den funna polygon. Mer information finns i "Ändra CAD-toleranser" i grunddokumentationen om PC-DMIS.
I rutan Mätpunkter anger du hur många mätpunkter som ska tas för mätningen av varje sida. Minst två mätpunkter tas alltid på den första sidan av elementet för att avgöra vinkelvektorn för elementet.
I området Riktning anger du om det är en inre eller yttre polygon genom att välja Inv. eller Utv..
I rutan Hörnradie definierar du en hörnradie. Hörnradien avgör hur långt från hörnen som mätpunkterna på polygonens sidor ska tas. På så sätt tas inga mätpunkter i själva hörnen.
I rutan Diameter kontrollerar du att diametervärdet för polygonen är korrekt. För vanliga polygoner med ett jämnt antal sidor är diametern lika med avståndet mellan två motstående sidor. För andra polygoner, till exempel liksidiga trianglar, är diametern lika med två gånger radien för den största cirkel som kan inskrivas i polygonen. Det här värdet fylls i automatiskt när du klickar på polygonen.
Gör eventuella ytterligare ändringar i dialogrutan och Mäthuvudsverktyg.
Klicka på Skapa. Ett polygonautoelement infogas i mätrutinen.
Använda CMM-enheten
Du kan "lära in" läget för en autopolygon utan att använda CAD-data genom att ta mätpunkter på detaljen med mätspetsen på maskinen.
Fyll i all information som behövs i dialogrutan.
Låt dialogrutan Polygonautoelement vara öppen medan du tar en mätpunkt på en av polygonens sidor.
Efter den första mätpunkten visas ytterligare instruktioner på statusraden längst ned på skärmen.
Följ instruktionerna på statusraden för att slutföra processen för att skapa polygonen.
Klicka på Skapa när du är klar.
Skriva in data
Om du känner till teoretiska data för polygonen kan du även skapa en polygonautoelement genom att skriva in dessa data i rätt fält. I dialogrutan för autoelementet Polygon anger du information för XYZ-mittpunkt och IJK-vektor. Ange antalet sidor, antalet mätpunkter per sida, diameter och hörnradie. Klicka på Skapa när du är klar.
