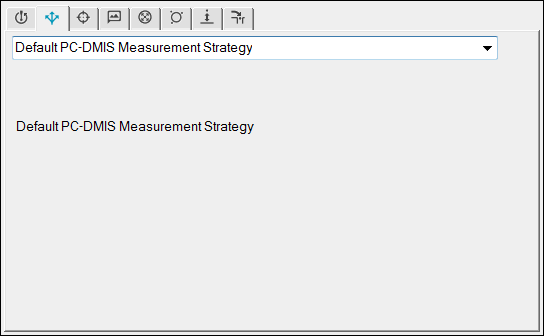

Gå till Mäthuvudsverktyg och välj fliken Mätstrategier (
). Först visas Standardmätstrategin i PC-DMIS.
Med mätstrategier kan du välja fördefinierade planer för hur specifika autoelement ska mätas i PC-DMIS. Mätstrategierna grupperas så här:
Standardmätstrategin i PC-DMIS – Den här strategin är standard för metoder med beröring. Detta är tillgängligt för alla autoelement.
Strategier för adaptiv scanning – Dessa strategier har namn som börjar på "Adaptiv". I dessa strategier används databasen för att fastställa scanningsparametrarna när du kör en mätrutin.
Strategier för icke-adaptiv scanning – I dessa strategier (mätdonsscanningskalibrering, centrering vid scanning av gängor och självcentreringspunkt) behöver inte databasen användas för att fastställa scanningsparametrarna.
TTP-strategier – Dessa strategier har namn som börjar på "TTP". I dessa strategier används mätpunkter från brytande mäthuvuden för mätning av ett element.
För bästa resultat i alla mätstrategier bör VHSS aktiveras i PC-DMIS Inställningar.
Du kan även använda funktionerna i Redigerare för mätstrategier (MSE) för att ändra vissa strategier. Med MSE kan du ändra och lagra anpassade strategier på elementnivå. Du kan dessutom ändra och lagra anpassade inställningsgrupper för alla autoelement. Mer information om MSE finns i "Använda redigeraren för mätstrategier" i den centrala dokumentationen för PC-DMIS.
Följ dessa steg för att välja en mätstrategi:
Gå till Mäthuvudsverktyg och välj fliken Mätstrategier (). Först visas Standardmätstrategin i PC-DMIS.
Klicka på nedpilen och välj den mätstrategi som du vill använda. Flikarna i Mäthuvudsverktyg ändras och visar endast de alternativ som gäller för den valda strategin. En strategi för adaptiv scanning av cirkel (används för scanningsmäthuvuden) ser till exempel ut så här:

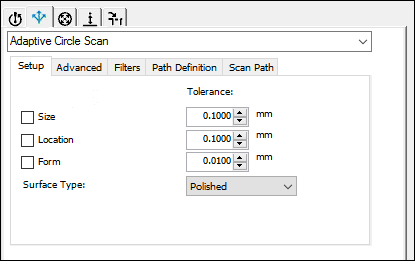

Exempel på flikar i Mäthuvudsverktyg
Fyll i egenskaper på flikarna för mätstrategin (Inställning, Avancerat och Filter och så vidare) med den kända informationen om strategin.
Information om hur du fyller i egenskaperna för en strategi för adaptiv scanning finns i "Använda strategier för adaptiv scanning".
Information om hur du fyller i egenskaperna för en strategi med icke-adaptiv scanning finns i "Använda strategier för icke-adaptiv scanning".
Om du vill fylla i egenskaper för en TTP-strategi läser du "Använda TTP-strategier".
Klicka på Testa om du vill testa elementet.
Med standardmätstrategin i PC-DMIS utförs mätningen med de inställningar som har definierats i dialogrutan Autoelement.
Med en adaptiv scanningsmätstrategi i PC-DMIS utförs en scanning med de parametrar som har definierats på flikarna för strategin.
Med en icke-adaptiv scanningsmätstrategi i PC-DMIS utförs en mätning med de inställningar som har definierats på flikarna för strategin.
Med en TTP-strategi i PC-DMIS görs en mätpunktstagning av elementet med ett brytande mäthuvud med de inställningar som har definierats på flikarna för strategin.
Klicka på Skapa. Om ikonen Mät nu (
) har valts i området Egenskaper för element flyttas mäthuvudet med de inställningar som har angetts på fliken Avancerat i egenskaperna för autoelementet med angivelse av elementets läge och andra egenskaper.
