Definiera ett brytande mäthuvud

När du har öppnat dialogrutan Mäthuvud (Infoga | Hårdvarudefinition | Mäthuvud) kan du definiera hela mäthuvudsenheten från mäthuvudet med förlängningen och ned till den specifika mätspetsen.

Så här definierar du ett brytande mäthuvud, förlängningar och mätspetsar:

1. Ange namnet på det nya mäthuvudet i listan Mäthuvudsfilen.

2. Markera alternativet Inget mäthuvud definierat i listan Beskrivning.

3. Välj listan Beskrivning.

4. Markera önskat mäthuvud.

5. Tryck på Retur för att markera mäthuvudsalternativ som är kopplade till den aktuellt markerade satsen tillgänglig för val.

I allmänhet anger mäthuvudets riktning riktningen för den första komponenten i en mäthuvudsfil, vanligtvis mäthuvudet. Om du däremot väljer en mäthuvudsadapter med flera anslutningar (till exempel en femvägs adapter) som första komponent blir flera möjliga anslutningar tillgängliga. I de fallen anger mäthuvudets riktning riktningen för mäthuvudsadaptern med flera anslutningar. Då kan det hända att mäthuvudet inte är i linje med maskinens axlar så att du kan behöva justera rotationsvinkeln för anslutningen i listan Beskrivning i dialogrutan Mäthuvud. Mer detaljerad information, se ämnet "Redigera mäthuvudskomponenter i "Definiera hårdvara" i grunddokumentationen för PC-DMIS.

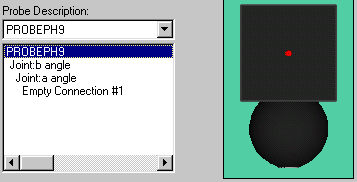

Välja ett mäthuvud

Det valda mäthuvudet visas i den nedre rutan för Beskrivning och i rutan med den grafiska visningen till höger.

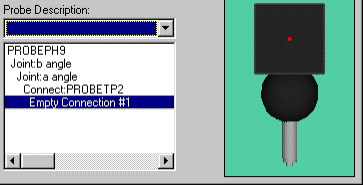

1. Markera Tom anslutning, nr. 1 i rutan Beskrivning.

2. Klicka på listan.

3. Markera nästa objekt som ska kopplas till mäthuvudet (en förlängning eller en mätspets). Mätspetsar visas först efter storlek och därefter efter storlek på gängorna.

Välja en mätspets

Om du har lagt till en 5-vägs förlängning finns det fem tomma anslutningar i PC-DMIS.

Du kan lägga till lämpliga mätspetsar till en eller flera anslutningar. Den lägsta mätspetsen (lägst på Z-axeln) i förlängningen mäts alltid först.

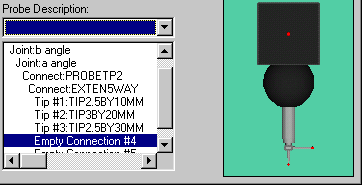

5-vägs förlängning

Om du har markerat en rad i rutan Beskrivning som redan innehåller ett objekt tillfrågas du om du vill infoga ett objekt före det markerade objektet eller om du vill ersätta det.

"Klicka på Ja om du vill infoga före objektet, eller på Nej för att ersätta det."

• Om du klickar på Ja skapas ytterligare en rad genom att infoga den nya mätspetsen före det ursprungliga objektet.

• Om du klickar på Nej tas det ursprungliga objektet bort i PC-DMIS och ersätts med det markerade elementet.

Det markerade objektet infogas på den markerade raden i rutan Beskrivning. Sedan visas ett meddelande och du kan infoga det markerade objektet före den markerade raden eller ersätta det markerade objektet.

Fortsätt att välja element tills alla tomma anslutningar har definierats. Du kan sedan definiera de mätspetsvinklar som ska kalibreras.
