När du utför en diskret mätpunktskalibrering av en skivmätspets på ett analogt mäthuvud med en kalibreringssfär, måste du använda dialogrutan Kalibrera mätspetsar och ange följande:
Ange fem mätpunkter i rutan Antalet mätpunkter.
Två nivåer i rutan Antal nivåer
Detta gäller inte för mäthuvuden som använder den scanbaserade Renishaw-kalibreringen.
Kontrollera att den definierade mätspetsen är en skivmätspets och inte en kulmätspets. När du klickar på knappen Mät i dialogrutan Kalibrera mätspetsar känner programmet av att du använder ett analogt mäthuvud med en skivmätspets och följande process startar:
Om du flyttade sfären eller om du har valt läget Manuellt + CNC uppmanas du att manuellt ta en mätpunkt högst upp på kalibreringssfären (på "nordpolen") med mitten av skivmätspetsens undersida. Om mätspetsen har konfigurerats med ytterligare en kulmätspets på undersidan av skivmätspetsen tar du mätpunkten med kulmätspetsen.
Om du inte flyttade sfären och inte har valt att använda läget Manuellt + CNC tas en mätpunkt högst upp på kalibreringsnormalen i CNC-läge.
PC-DMIS använder standardvärdena för fölande två poster när du bygger skivmäthuvudet:
Dessa poster påverkar inte längre mäthuvudet efter det att det har byggts. Värdena som används när du kalibrerar mäthuvudet lagras inuti själva mäthuvudet. Dessa två värden kan ändras från dialogrutan Mäthuvud.
Det gör du genom att följa dessa steg:
Öppna dialogrutan Mäthuvud (Infoga | Maskinvarudefinition | Mäthuvud).

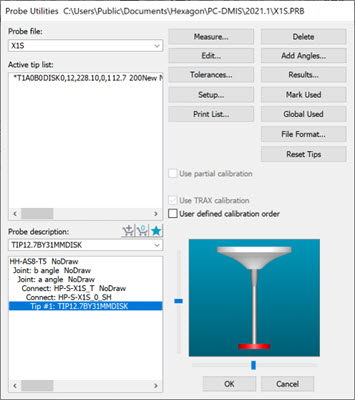

Dialogrutan Mäthuvud för en skivmätspets
Dubbelklicka på komponenten skivmätspets (markerad i bilden ovan) för att öppna dialogrutan Redigera mäthuvudskomponenter.
Dialogrutan Redigera mäthuvudskomponenter för skivmätspets
För kryssrutan Mät plan på skivans undersida::
Om den är markerad (posten ProbeQualAnalogDiskUsePlaneOnBottom är satt till 1), tas fyra mätpunkter högst upp på sfären med ett cirkulärt mönster på undersidan av skivmätspetsen och ett plan beräknas utifrån mätpunkterna. Vid mätning av ett plan säkerställer detta att mätpunkterna för kalibrering av ytan är rätt orienterade för att återge det aktuella planet på disken. Detta är standardinställningen för den traditionella kalibreringsmetoden med diskreta mätpunkter.
När den inte är markerad (posten ProbeQualAnalogDiskUsePlaneOnBottom är satt till 0) försöker inte PC-DMIS att mäta planet på undersidan av skivans yta. I stället används orienteringen från konstruktionen av skivan. Detta är standardinställningen för den scanbaserade Renishaw-kalibreringen.
Du kan skriva in ett värde i rutan Avstånd från kant för mätpunkter på plan (posten ProbeQualAnalogDiskBottomHitsDistanceFromEdge). Den kan användas för att påverka placeringen av mätpunkter på undersidan av skivmätspetsen under kalibrering.
Därefter avslutas processen genom följande åtgärd i CNC-läge:
När mätpunkterna är tagna högst upp på sfären, så tas sex mätpunkter på två nivåer för att få en noggrann placering av sfärens mittpunkt.
Mittpunkten används tillsammans med vektorn från antingen planmätningen eller riktningen för skivans utformning för att korrekt placera efterföljande mätningar.
För kalibrering med diskreta mätpunkter, tas fem mätpunkter, (fyra i ett cirkulärt mönster runt sfärens mittlinje och den femte högst upp på sfärens pol).
För scanbaserad kalibrering krävs ett antal scanserier på två olika nivåer, (en strax nedanför mittlinjen och en strax ovanför mittlinjen). Varje nivå scannas i både medurs och moturs riktning. Varje riktning på varje nivå scannas även med två olika utböjningskrafter. Detta resulterar i totalt åtta scanåtgärder.
PC-DMIS tillhandahåller även posten ProbeQualAnalogDiskPlaneStartAngle i PC-DMIS Inställningar i avsnittet ProbeCal. Det här är en annan post som kan användas för att påverka placeringen av mätpunkter på undersidan av skivmätspetsen under kalibrering.
För mer information om posterna som ingår här finns i "ProbeCal" i dokumentationen för PC-DMIS Inställningar.
