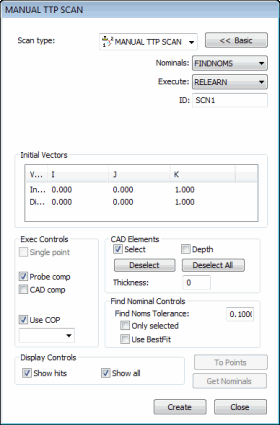

Dialogrutan Manuell TTP-scan
När du scannar manuellt kan du definiera en punktmätning genom att manuellt scanna ytan på en detalj. Detta är användbart om du vill använda användarstyrda CMM-mätpunkter.
Det finns två typer av manuella scanåtgärder.
Manuella scanåtgärder med ett brytande mäthuvud (TTP)
Manuella scanåtgärder med ett fast mäthuvud
Innan du kan börja skapa manuella scanåtgärder från verktygsfältet Mätning , måste du ställa in PC-DMIS i Manuellt läge (
) och välja en av de tillgängliga manuella scantyperna i undermenyn Scan. De inkluderar:
Manuell TTP (endast tillgängligt om du använder ett TTP-mäthuvud)
Fast avstånd
Fast tid
Fast tid/avstånd
Koordinataxel
Flersektion
Manuell friform
En dialogruta för manuell scanning öppnas. Allmän information om alternativen i dessa dialogrutor, se "Gemensamma funktioner i dialogrutan Scan" i kapitlet "Skanna en detalj" i grunddokumentationen om PC-DMIS.
Mer:
Regler för manuella scanåtgärder
Utföra manuella scanåtgärder med ett brytande mäthuvud (TTP)
