Om du vill hitta en lägsta/högsta punkt i ett område väljer du Infoga | Scan | Centrerande. Fliken CENTRUM visas i dialogrutan GRUNDSCAN:

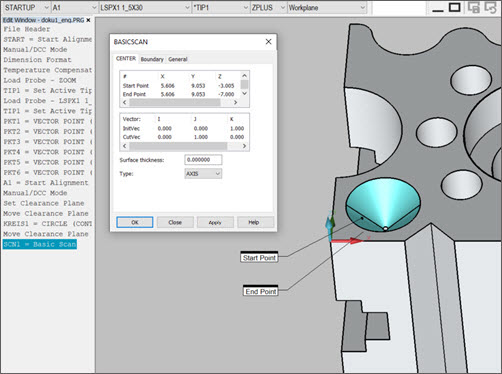

Dialogrutan GRUNDSCAN – fliken Centrum
På den här fliken anges en startpunkt och en slutpunkt för scanåtgärden och sedan körs scanåtgärden från styrenheten. Utdata från den här scanåtgärden är en enda punkt.
Med centreringsmetoden behöver inga begränsningsvillko ställas in på fliken Begränsning.
Parametrar som styr körningen av scanåtgärden:
Startpunkt: Körningen av scanåtgärden påbörjas vid den här punkten.
Slutpunkt: Körningen av scanåtgärden avslutas vid den här punkten.
Du kan skriva punktvärdena direkt eller hämta dem från maskinen eller från CAD-data.
Definiera en grundläggande centrerande scan
Du kan definiera en grundläggande centrerande scan genom att göra något av följande:
Skriva in värden direkt. Se "Grundläggande centrerande scan – Inmatningsmetoden".
Mäta punkter på detaljen fysiskt. Se "Grundläggande centrerande scan – Mätpunktsmetoden".
Klicka på punkter i CAD-modellen i Grafikfönstret. Se "Grundläggande centrerande scan – Ytdatametoden" eller "Grundläggande centrerande scan – Tråddatametoden".
När du har skapat scanåtgärden infogas den i Redigeringsfönstret. Nedan visas ett exempel på kommandoraden för en grundläggande centrerande scan i Redigeringsfönstret:
SCN4 =GRUNDSCAN/CENTRERA,ANTAL MÄTPKTR=1,VISA MÄTPKTR=NEJ,VISA_ALLA_PARAMETRAR=JA
<5.606,9.053,-3.005>,<5.606,9.053,-7.000>,SnittVek=0,0,1,AXEL
StartVek=0,1,0,IN,TJOCKLEK=0,MÄTH_KOMP=NEJ,AVSTÅND=0
FILTER/AVSTÅND,2.54
KÖR_LÄGE=RELEARN
BEGRÄNSNING/
MÄTPKT_TYP/VEKTOR
NOMLÄGE=MASTER
SLUTSCAN
