Om du vill scanna ett cirkelelement väljer du Infoga | Scan | Cirkel. Fliken CIRKEL visas i dialogrutan GRUNDSCAN. Till exempel:

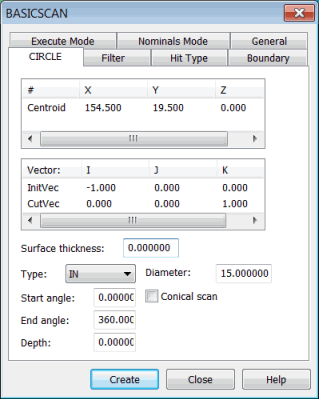

Dialogrutan GRUNDSCAN – fliken CIRKEL
På den här fliken anges parametrar som t.ex. cirkelns mittpunkt och diameter och sedan körs scanåtgärden av mätmaskinen.
Cirkelmetoden:
Aktiverar användning av typen AVSTÅND eller NOLLFILTER på fliken Filter.
Aktiverar endast användning av typen VEKTOR på fliken Mätpunktstyp.
Inga begränsningsvillkor behöver ställas in på fliken Begränsning.
Parametern Centroid i kolumnen # anger cirkelns mittpunkt. Du kan skriva in cirkelns mittpunkt direkt. Eller så kan du hämta dem från maskinen eller från CAD-data.
Definiera en grundläggande cirkelscan
Du kan definiera en grundläggande cirkelscan genom att göra något av följande:
Skriva in värden direkt. Se "Grundläggande cirkelscan – Inmatningsmetoden".
Mäta punkter på detaljen fysiskt. Se "Grundläggande cirkelscan – Mätpunktsmetoden".
Klicka på cirkeln i CAD-modellen i Grafikfönstret. Se "Grundläggande cirkelscan – Ytdatametoden" eller "Grundläggande cirkelscan – Tråddatametoden".
När du har skapat scanåtgärden infogas den i Redigeringsfönstret. Nedan visas ett exempel på kommandoraden för en grundläggande cirkelscan i Redigeringsfönstret:
SCN2 =BASICSCAN/CIRCLE,NUMBER OF HITS=80,SHOW HITS=NO,SHOWALLPARAMS=YES <25.399,76.2,0>,CutVec=0,0,1,IN InitVec=-1,0,0,DIAM=25.4,ANG=0,ANG=360,DEPTH=0,THICKNESS=0,CCE=NO, PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0 FILTER/DISTANCE,1 EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO BOUNDARY/ HITTYPE/VECTOR NOMS MODE=MASTER ENDSCAN
Allmänna definitioner av grundläggande cirkelscanning
Centroid: Cirkelns mittpunkt.
Snittplanvektor: Definierar planet där cirkeln finns.
1:a punktvektor: Ytnormalvektorn för punkten definieras som 0 grader vid scanningen. Scanningen startar från det här läget plus antal graderna i Startvinkel. Det kan också ses som en nollvinkelvektor.
Snittplanvektor och 1:a punktvektor är vinkelräta mot varandra.
