Scanna ett cylinderelement genom att välja Infoga | Scan | Cylinder för att öppna fliken CYLINDER i dialogrutan GRUNDSCAN:

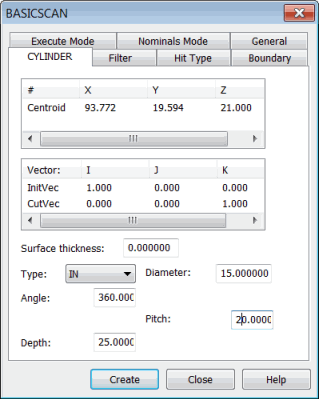

Dialogrutan GRUNDSCAN – fliken Cylinder
På den här fliken anges parametrar som t.ex. cylinderns diameter och stigning och sedan körs scanåtgärden av styrenheten.
Cylindermetoden:
Aktiverar AVSTÅND på fliken Filter.
Aktiverar typen VEKTOR på fliken Mätpunktstyp.
Inga begränsningsvillkor behöver ställas in på fliken Begränsning.
Med parametern Centroid i kolumnen # kan du styra scankörningen. Den här punkten är cylinderns mittpunkt, där körningen startar. Du kan skriva in cylinderns mittpunkt direkt eller hämta värdet från maskinen eller från CAD-data.
Definiera en grundläggande cylinderscan
Du kan definiera en grundläggande cylinderscan genom att göra något av följande:
Skriva in värden direkt. Se "Grundläggande cylinderscan – Inmatningsmetoden".
Mäta punkter på cylindern fysiskt. "Grundläggande cylinderscan – Mätpunktsmetoden".
Klicka på cylindern i CAD-modellen i Grafikfönstret. Se Grundläggande cylinderscan – Ytdatametoden eller Grundläggande cylinderscan – Tråddatametoden.
När du har skapat scanåtgärden infogas den i Redigeringsfönstret. Nedan visas ett exempel på kommandoraden för en grundläggande cylinderscan i Redigeringsfönstret:
SCN1 =GRUNDSCAN/CYLINDER,ANTAL MÄTPKTR=80,VISA MÄTPKTR=NEJ,VISA_ALLA_PARAMETRAR=JA
<25.399,25.4,0>,Snittvek=0,0,1,IN
StartVek=-1,0,0,DIAM=25.4,VINK=360,STIGNING=0,DJUP=0,TJOCKLEK=0,
MÄTH_KOMP=JA,KRINGGÅENDE RÖRELSE=NEJ,AVSTÅND=0
FILTER/AVSTÅND,1
KÖRLÄGE=ELEMENT,ANVHSSDAT=JA,ANVFÖRDRÖJNPKTR=NEJ
BEGRÄNSNING/
MÄTPKT_TYP/VEKTOR
NOMLÄGE=MASTER
SLUTSCAN
