Om du vill scanna ytan längs med en linje väljer du alternativet Infoga | Scan | Linje. Fliken LINJE visas i dialogrutan GRUNDSCAN:

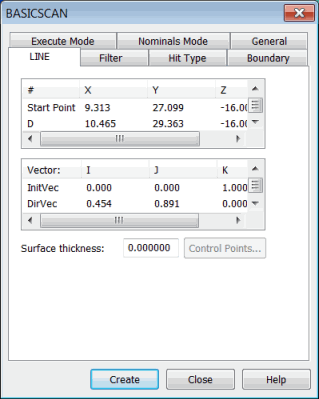

Dialogrutan GRUNDSCAN – fliken Linje
För den här scanåtgärden krävs en startpunkt, en riktningspunkt och en slutpunkt. Linjens start- och slutpunkt och en riktningspunkt används då för beräkning av snittplanet. Mäthuvudet finns alltid kvar inom snittplanet när scanåtgärden utförs.
I en grundläggande linjescan används följande vektorer vid körning:
1:a punktvektor: 1:a punktvektorn indikerar ytvektorn på den första punkten i scanåtgärden.
Snittplanvektor: Snittplanvektorn är kryssprodukten av startvektorn (1:a punktvektor) och linjen mellan start- och slutpunkten. Om det inte finns någon slutpunkt används linjen mellan startpunkten och riktningspunkten.
Slutvektor: Slutvektorn används som anloppsvektor vid slutpunkten av linjescanningen.
Riktningsvektor: Riktningsvektorn används som vektor från startpunkten till riktningspunkten.
Snittplanvektorn är kryssprodukten av startvektorn och linjen mellan start- och slutpunkterna.
Definiera en grundläggande linjescan
Välj startpunkten i kolumnen # och dubbelklicka sedan på den för att skriva ett värde eller klicka på CAD-modellen om du vill välja en punkt från den valda ytan.
Välj riktningspunkten (D) i kolumnen # och dubbelklicka sedan på den för att skriva ett värde eller klicka på CAD-modellen om du vill välja en punkt från den valda ytan.
Välj slutpunkten i kolumnen # och dubbelklicka sedan på den för att skriva ett värde eller klicka på CAD-modellen om du vill välja en punkt från den valda ytan.
Ändra vektorerna om det behövs.
Fyll i alternativen på övriga flikar i dialogrutan GRUNDSCAN om det behövs och klicka på OK. Linjescanåtgärden infogas i Redigeringsfönstret.
Så här ser kommandoraden för en grundläggande linjescan ut i Redigeringsfönstret:
SCN5 =GRUNDSCAN/LINJE,ANTAL MÄTPKTR=16,VISA MÄTPKTR=NEJ,VISA_ALLA_PARAMETRAR=JA
<194.592,96.658,0>,<208.587,92.377,0>,Snittvek=0.2925585,0.9562476,0,
Riktnvek=0.9562476,-0.2925585,0
StartVek=0,0,1,Slutvek=0,0,1,TJOCKLEK=0,MÄTH_KOMP=JA,KRINGGÅENDE RÖRELSE=NEJ,AVSTÅND=0
FILTER/AVSTÅND,1
KÖR_LÄGE=RELEARN
GRÄNS/PLAN,<208.587,92.377,0>,PlanVek=0.9562476,0.2925585,0,Korsningar=1
MÄTPKT_TYP/VEKTOR
NOMLÄGE=NOM,10
SLUTSCAN
