Om du vill scanna ett linjeelement väljer du Infoga | Scan | Axel. Fliken AXEL visas i dialogrutan GRUNDSCAN:

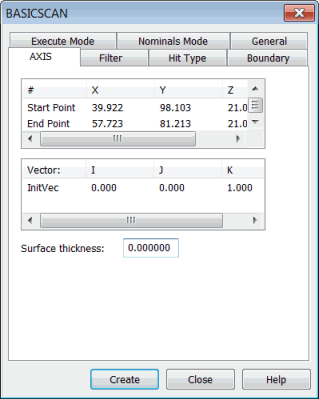

Dialogrutan GRUNDSCAN – fliken Axel
På den här fliken anges startpunkt och slutpunkt för linjen och sedan kan du köra scanåtgärden.
Axelmetoden:
Alternativet AVSTÅND kan användas på fliken Filter.
Alternativet VEKTOR kan användas på fliken Mätpunktstyp.
Inga begränsningsvillkor behöver ställas in på fliken Begränsning.
Parametrar som styr körningen av scanåtgärden:
Startpunkt: Körningen av scanåtgärden påbörjas vid den här punkten.
Slutpunkt: Körningen av scanåtgärden avslutas vid den här punkten.
Du kan skriva punktvärdena direkt eller hämta dem från maskinen eller från CAD-data.
Definiera en grundläggande axelscan
Du kan definiera en grundläggande axelscan genom att göra något av följande:
Skriva in värden direkt. Se "Grundläggande axelscan – Inmatningsmetoden".
Mäta punkter på detaljen fysiskt. Se "Grundläggande axelscan – Mätpunktsmetoden".
Klicka på punkter för att definiera axeln i CAD-modellen i Grafikfönstret. Se "Grundläggande axelscan – Ytdatametoden" eller "Grundläggande axelscan – Tråddatametoden".
När du har skapat scanåtgärden infogas den i Redigeringsfönstret. Nedan visas ett exempel på kommandoraden för en grundläggande axelscan i Redigeringsfönstret:
SCN3 =BASICSCAN/AXIS,NUMBER OF HITS=10,SHOW HITS=NO,SHOWALLPARAMS=YES <75.149,90.467,0>,<78.2,62.832,0> InitVec=0,0,1,THICKNESS=0,PROBECOMP=YES,AVOIDANCE MOVE=NO,DISTANCE=0 FILTER/DISTANCE,2.54 EXEC MODE=FEATURE,USEHSSDAT=YES,USEDELAYPNTS=NO BOUNDARY/ HITTYPE/VECTOR NOMS MODE=FINDNOMS,10 ENDSCAN
