Om du läser in en mätrutin från version 3.7 eller tidigare visas ett meddelande i PC-DMIS om att beräkningssättet för vinkelutvärderingar har ändrats och att alla vinkelutvärderingar i mätrutinen har uppdaterats.

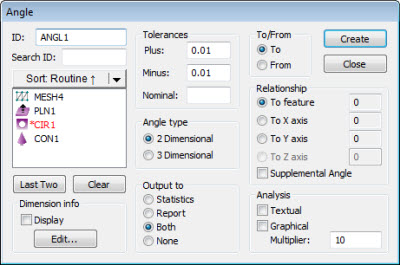

Dialogrutan Utvärdera vinkel
Menyalternativet Infoga | Utvärderingar | Vinkel beräknar vinkeln mellan en vald axel och antingen ett andra valt axelelement eller en koordinataxel.

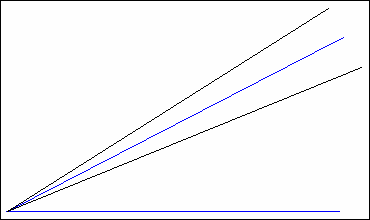

Det mätta värdet är en vinkel (blå). Vinkeltoleransbandet är en annan vinkel (svart).
För en 2D-vinkel projiceras vektorerna på det aktuella arbetsplanet av PC-DMIS. Vinkeln beräknas från det första elementet till det andra elementet eller axeln.
PC-DMIS returnerar en positiv vinkel om vinkeln beräknas i moturs riktning. En negativ vinkel returneras om vinkeln beräknas i medurs riktning.
Alternativen Till och Från fastställer riktningen för beräkningen och resultattecknet (positivt eller negativt):
Om du väljer Till beräknar PC-DMIS vinkeln från element 1 till element 2 (eller vald axel).
Om du väljer Från beräknar PC-DMIS vinkeln till element 1 från element 2 (eller vald axel).
Som standard använder PC-DMIS vinkeln från element 1 till element 2 (eller vald axel). Om det är den kompletterande vinkeln du är ute efter (180 grader - vinkel) markerar du rutan Kompletterande vinkel.
Om du väljer ett av dessa element (eller elementtyper) roterar PC-DMIS ytnormalvektorn 90 grader medurs för att representera en vektor längs ytan:
Plan
2D-element med bredd
3D-element med bredd
Mer:
Så här utvärderar du vinkeln mellan två element:

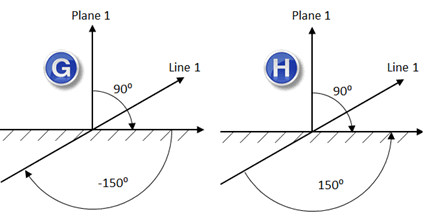

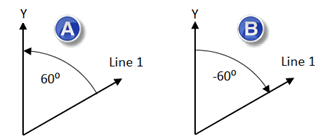

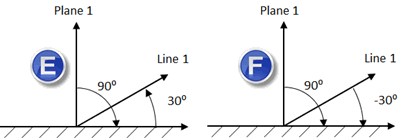

Se följande exempel:
